EM labs材料测试夹具 - 深圳市涛鑫电子科技有限公司—

高达330GHz、无以伦比的极简操作、测试结果高一致性测量

适用于损耗正切 tan δ ≤ 0.01 的低损耗介电材料评估
全自动测量仅需约 5 分钟，即可获取全频段频率特性曲线
安装简便：普通实验室环境即可满足要求

法布里-珀罗（Fabry-Perot）谐振法是评估330GHz以下高频低损耗介电材料的理想方案，填补了分离柱谐振器无法覆盖的高频段空白。传统上，法布里-珀罗谐振腔被认为是仅面向少数专业人员的专用仪器，但EM Labs打破了这一固有认知，专注于实际应用场景中的易用性与测量重复性。即便在330GHz高频下，无论操作人员技能水平或安装环境如何，均可获得高度可复现的测量结果。

待测样品尺寸

推荐的待测样品长宽尺寸（单位：mm）

谐振腔波段	下限	建议值	上限
E/W/D/G/J band	45	50	55
BroadBand	60	65	94

推荐的待测样品厚度

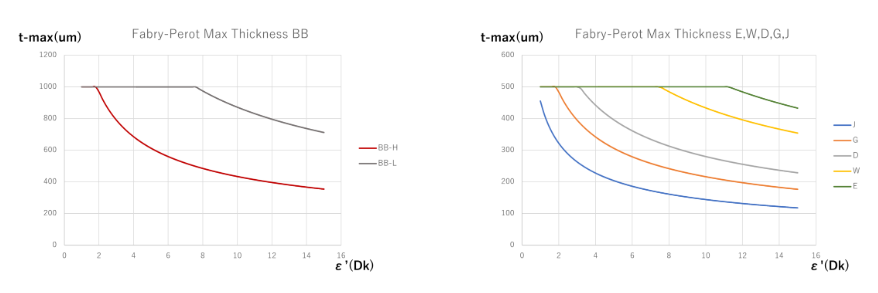

合适的待测样品厚度取决于材料介电特性及所用谐振器型号，100μm可作为通用参考值。频率越高，介电常数越大，所需样品厚度越薄。下图列出了在全测量频段内，配合不同型号的谐振腔，可正确测量的最大样品厚度。如需测量更厚样品，请与我们联系。注意：高损耗样品（以 tanδ > 0.01 作为大致判断标准）需要使用更薄的样品。

※BB-L：25~55GHz／BB-H：55～110GHz

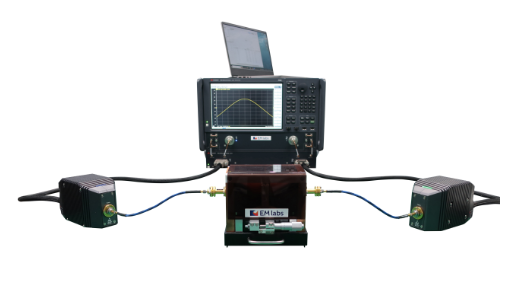

测试系统的典型配置

矢量网络分析仪：N5290A（品牌：是德科技）
Fabry Perot Broadband (25~110 GHz)谐振腔 : FP-BB
Fabry Perot测试软件：FP-MA
测试线缆：1 mm接口类型
主控电脑：内置Windows操作系统

产品型号

产品编号	产品描述	接口类型

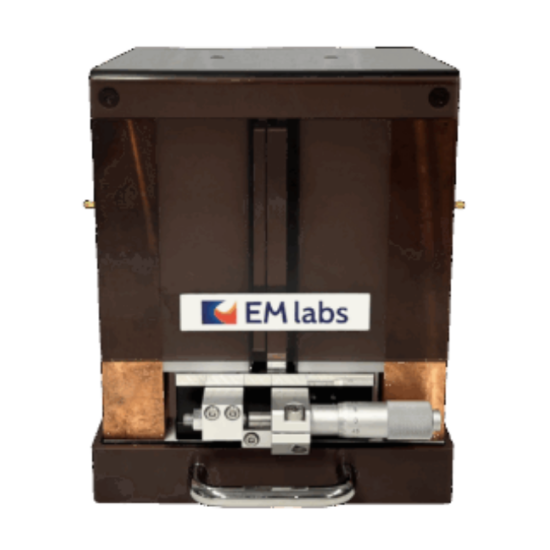

FP-BB	Fabry Perot Broadband (25-110 GHz)	1mm(f)

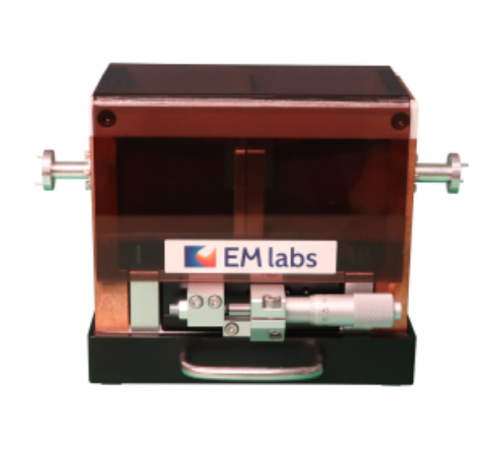

FP-E	Fabry Perot E-band (60-90 GHz)	WR12
FP-W	Fabry Perot W-band (75-110 GHz)	WR10
FP-D	Fabry Perot D-band (110-170 GHz)	WR6.5
FP-G	Fabry Perot G-band (140-220 GHz)	WR5.1
FP-J	Fabry Perot J-band (220-330 GHz)	WR3.4
