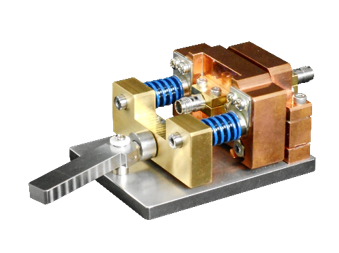

易用型毫米波、低损耗介电材料测试方案

• 适用于损耗正切tan δ ≤ 0.01的低损耗介电材料评估
• 卓越夹具设计，实现毫米波频段介电材料测量操作简便、测试结果高度一致
• 独创激励机制，将工作频率上限拓展至80GHz

      受5G通信与车载雷达产业驱动，毫米波材料市场发生了深刻变革，市场亟需操作简便、精准可靠的毫米波频段材料测试方案。为响应这一需求，我们的分裂圆柱谐振腔产品在这一快速增长的市场中获得了广泛应用。

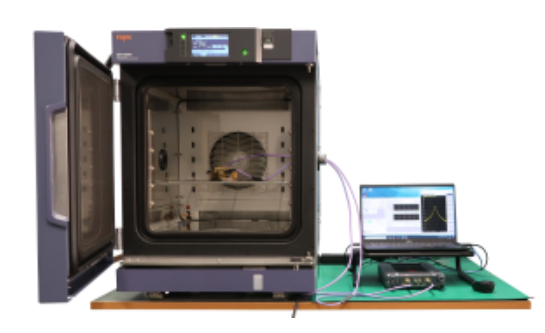

温湿度特性测量系统

• 温度测试：搭配10~80GHz分裂圆柱谐振腔，支持-50°C~150°C宽温范围测试
• 温湿度综合测试：配套环境试验箱，支持10~40GHz频段
• 全自动化：电脑统一控制矢量网络分析仪（VNA）与试验箱，仅需输入测试参数即可
• 开箱即用：内置专业测试算法，轻松获得可靠结果

宽温范围内可靠的介电特性评估
      随着对材料性能要求的不断提高，验证材料在实际工作条件下的性能表现变得愈发关键。然而，在宽温度范围内进行可靠的介电常数测量，长期以来都是一项技术难题。
      基于评估50 余种不同样品积累的专业经验，我们开发出这套系统，安装完成后即可立即输出有价值的测试结果。

待测样品尺寸

推荐的待测样品长宽尺寸（单位：mm）

推荐的待测样品厚度

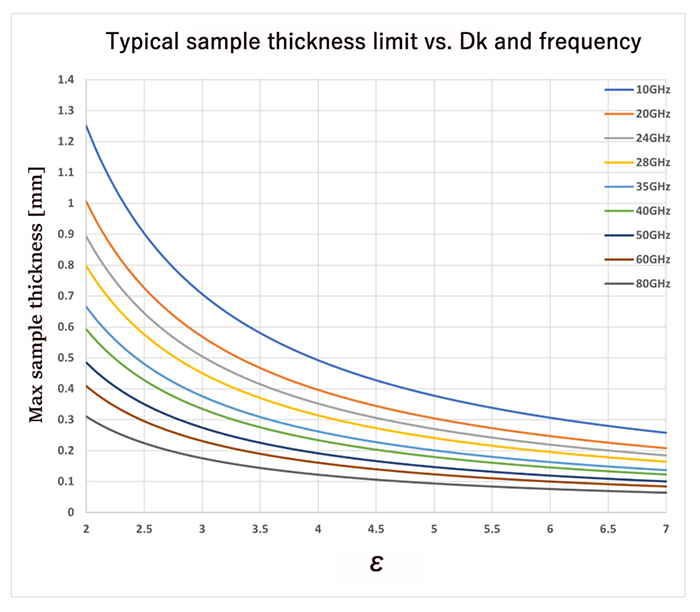

     我们推荐样品厚度约为100μm。下图列出了分裂圆柱谐振腔可测量的大致最大样品厚度。介电常数越大、频率越高，所需样品厚度越薄。若材料损耗约大于0.01，则可能需要使用更薄的样品。另一方面需注意：样品越薄（例如10μm），厚度测量误差越显著，进而导致介电常数测量误差增大。详情请与我们联系。

测试系统的典型配置

矢量网络分析仪：P5007A（44GHz，品牌：是德科技） 分裂圆柱谐振腔 : CR-728-TH（28GHz） 温湿度测试软件：CR-TH 温湿度测试专用线缆套件：CR-TC-CB 主控电脑：内置Windows操作系统 恒温恒湿试验箱：SH-662（品牌：爱斯佩克 Espec）

产品型号

常温测试环境
高低温及湿度测试环境
