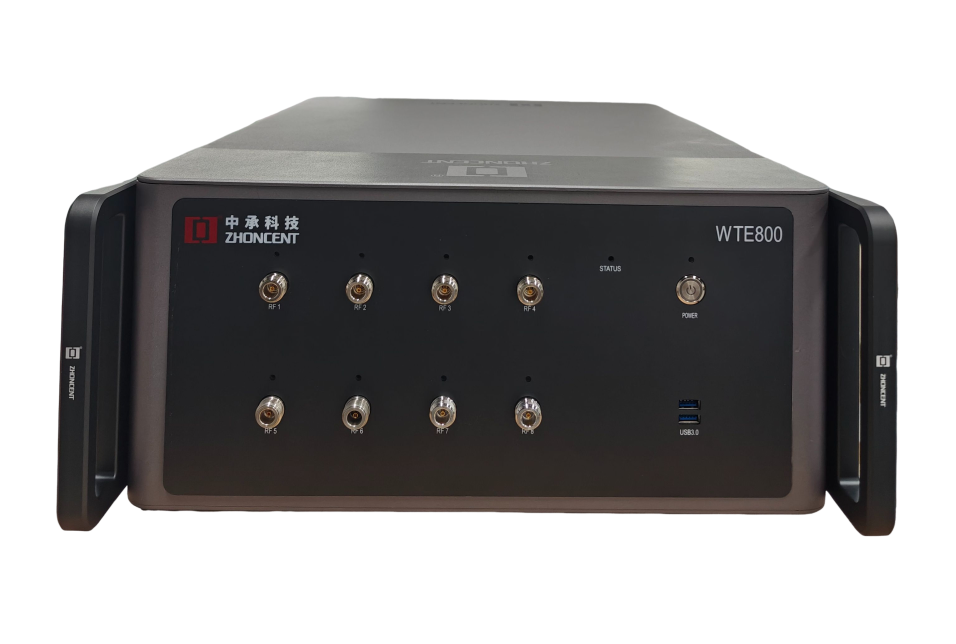

WTE800 WLAN信令综测仪
工作频段
2.4GHz,5GHz,6GHz
分析带宽
320 MHz
MIMO测试能力
2x2,4x4

产品概述

        WTE800 WLAN信令综测仪(以下简称“WTE800”)是由深圳市中承科技有限公司自主研发和生产,可用于Wi-Fi设备在研发、生产、认证等环节测试的多功能综合测试仪,通过配置客户端或AP端参数,真实建立Wi-Fi网络呼叫连接,自动实现被测件的各项射频与协议性能指标精准测试。

        WTE800是一个功能强大的Wi-Fi测试平台,支持最新Wi-Fi7协议并向后兼容,适用于多种Wi-Fi设备测试方案(如路由器、手机、包括手环和手表等智能穿戴设备、车机通信模组以及其他配备Wi-Fi模组的电子产品),广泛应用于生产、研发、认证及网络部署等所有阶段的测试需求,具有最广泛的技术解决方案与支持服务。


主要特征

•  特色四层协议分析
        通过对(RF/PHY/MAC/Transport)四层协议数据测试可视化,各层测试数据实时联动,帮助客户快速定位产品问题。

•  超大功率测量动态范围
        可精确检测功率低至-80 dBm的微弱无线信号。搭配OTA暗室,无需额外配置放大器,减少放大器单元确保数据精确。

•  支持MIMO测量(Up to 2x2 or 4x4)
        支持True 2*2 MIMO或4*4 MIMO的辐射功率、灵敏度、分集增益及最大吞吐量等测试。

•  支持AP最大接入用户数量测量
        可在给定带宽/速率条件下,准确测量AP能接入的最大STA数量;
        可在给定给定用户数量条件下,准确测量每个用户能占到的资源。

•  超高性价比
        测试结果数据可与行业巨头企业同类竞品对标对齐(小于1dBm),测试性能优越且价格远低竞品定价,为客户节约研发及生产成本。

测试项目

测试项名称
发射功率 Transmit (TX) Power
接收灵敏度 Receiver (RX) Sensitivity
丢包率 PER
丢包率对比范围 PER VS Range
MAC层吞吐量 MAC Troughput
IP层吞吐量 IP Throughput
四层协议分析 4D Protocol Measurement (RF、PHY、MAC、Transport)
RVR吞吐量 RVR (Throughput Rate VS Pathloss Range)
误差向量幅度 EVM
频谱模板 Spectrum Mask
频谱平坦度 Spectrum Flatness
IQ星座图 IQ Constellation
