优越的信号保障优越的设备

•  在维持高输出功率和低谐波的同时提供纯净的输出信号。
•  频率范围介于 8 kHz 至 67 GHz（在过范围模式下最高达 72 GHz）
•  使用 R&S^®SZM 倍频器可将频率从 50 GHz 扩展到 170 GHz
•  极低的 SSB 相位噪声，10 GHz、10 kHz 偏移时为 –132 dBc（典型值）
•  几乎没有宽带噪声，10 GHz、30 MHz 偏移时为 –162 dBc（测量值）
•  在宽频率范围内最大输出功率超过 30 dBm
•  较低的谐波
•  采用触摸显示屏的先进图形用户界面

输出功率非常高

大动态范围，出色的电平准确性，优异的电平可重复性

       微波频率范围通常需要高额输出功率，因为频率越高，衰减越大。R&S^®SMA100B 提供不同的输出功率级以补偿此类损耗。因此，无需使用下行外部放大器。输出功率非常高（测量值）
       •  选用 6 GHz 仪器时具有高达 38 dBm 的高额输出功率
       •  选用 20 GHz 仪器时，18 GHz 条件下超过 30 dBm，20 GHz 条件下超过 28 dBm
       •  选用 40 GHz 仪器时，20 GHz 至 36 GHz 范围内超过 30 dBm
       •  选用 67 GHz 仪器时，40 GHz 至 65 GHz 范围内超过 22 dBm

UCOR（用户校正）

补偿外部频率响应

       被测设备通常通过长电缆或其他频率相关组件连接至信号发生器，需要补偿频率响应。为此，R&S^®SMA100B 提供了用户校正 (UCOR) 功能。与 R&S^®NRP 功率探头结合使用，便可一键自动测定 UCOR 值。全新参考面提供获得频率响应补偿的射频信号，以用于实施 UCOR 功能。

高动态范围不间断电平扫描

       利用集成式自动电平控制 (ALC) 功能测量放大器的增益传递函数或输出饱和点时，信号发生器必须提供较宽的不间断电平扫描范围。配备 R&S^®SMAB-K724 选件的 R&S^®SMA100B 具备以下特性：
       • 高动态范围无间隔（不间断）电平扫描
       • 在整个电平扫描范围内保持优秀的电平线性度

高端模数转换器和数模转换器组件测试

测量设备的真正性能

       每次推出新一代模数转换器，模拟输入带宽和所需的时钟频率会随之增加。有效位数增加，也会导致信噪比上升。这意味着要测试模数转换器和数模转换器，需要超过被测设备性能的超纯净高频信号。R&S^®SMA100B 性能优异，可以优化被测设备，并率先使技术改进变得可行。

R&S^®NRP 功率探头连接性

R&S^®NRP 功率探头可连接到 R&S^®SMA100B

       被测设备鲜少直接连接到发生器。发生器和被测设备通常通过电缆和其他组件相互连接。因此，参考面从发生器的射频输出端转为被测设备。R&S^®NRP 功率探头可连接至 R&S^®SMB100B，以便在新参考面上进行准确校准（精度可达 0.1 dB）。

细节尽善尽美，方便用户使用

轻松集成到测试系统，具备创新的操作特性

•  灵活的 2 U 或 3 H 外壳
•  3 HU，配有 7" 大显示屏和多个前面板连接器
•  触摸屏图形用户界面符合人体工程学
•  常用项目可以添加到用户菜单中，以便用户可以从单个菜单快速、简单地访问所有必要的设置
•  R&S^®SMA100B 还具有一个带代码生成器的 SCPI 宏记录器，可以自动记录手动设置并创建可执行的 MATLAB脚本

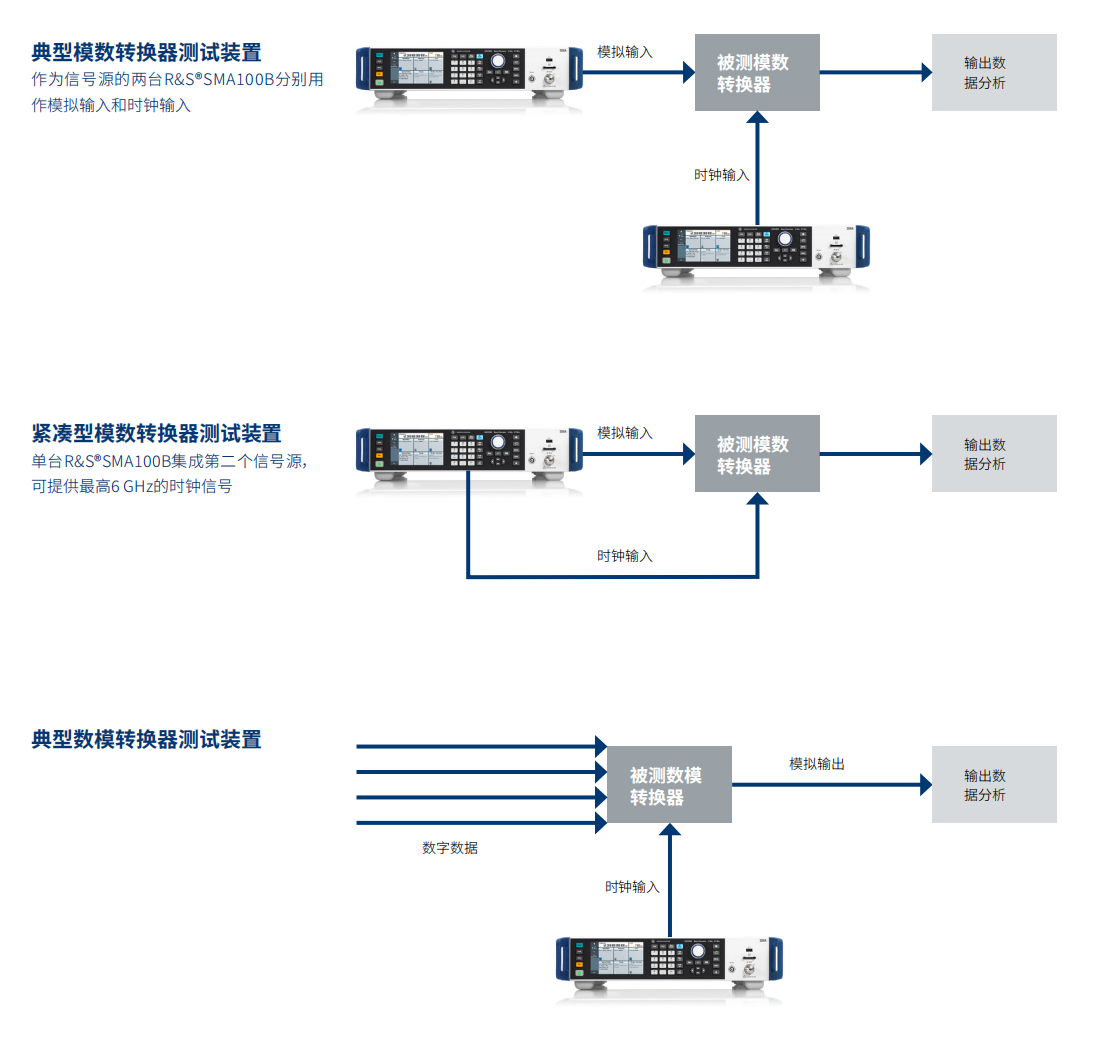

高端模数转换器和数模转换器组件测试

       每次随着新一代模数转换器出现，模拟输入带宽增加，随之而来的是时钟频率增加。此外，较多的有效位数导致较大的信噪比。最先进的数模转换器使宽带数字信号重建向上进入到微波频率范围。

       这意味着测试模数转换器和数模转换器，需要超过被测设备性能的超纯净高频信号。R&S^®SMA100B的优异性能使其成为基准解决方案，为用户提供既可优化被测设备，又可进行尖端 技术测试的完善工具。

基站接收机测试

       阻塞测试可用于测试接收机的选择性，即接收机抑制期望信道外干扰的能力。例如，蜂窝标准为基站接收机测试定义了多个必需的阻塞场景。测试通常需要执行带外阻塞测试和带内阻塞测试。

       干扰信号通常比有用信号更强。因此，生成阻塞（干扰）信号的信号源必须具有出色的频谱纯度。否则，来自干扰信号的相位噪声或宽带噪声将覆盖接收信道中的有用信号。

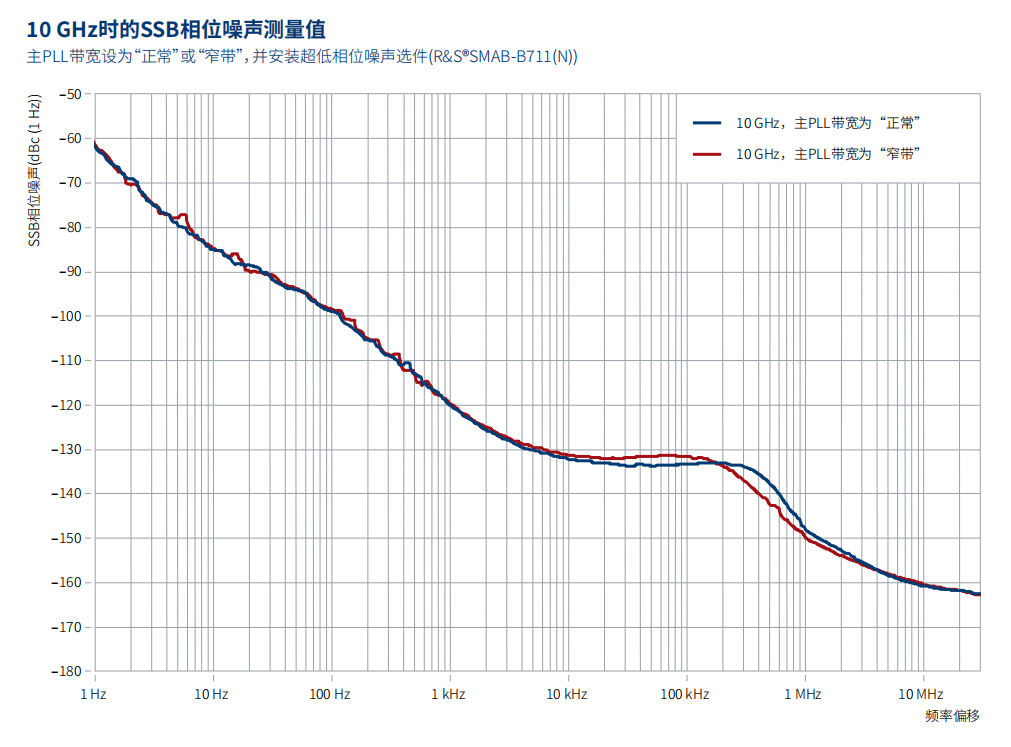

       R&S^®SMA100B不仅具有低宽带噪声，而且在所有载波偏移下都能提供出色的相位噪声性能，能够满足最高标准。发生器还可以进一步优化相位噪声性能，以满足应用的特定要求。要做到这一点，可以根据载波偏移范围将锁相环(PLL)带宽切换为正常或窄带。

雷达接收机测试

       克服电平受控窄脉冲挑战：测试雷达和电子战接收机的功能与灵敏度时，总是面对同样的挑战。这些接收机专门设计以达到可行的技术极限，因此需要准确、可重复的测试信号来测量设备的真实性能。对于雷达测试，脉冲连续波信号的质量是验证和优化性能的关键。信号源必须生成具有准确频率和功率的无脉内调制的脉冲连续波信号。这些信号必须在大量脉冲上可重复，而且脉冲宽度必须非常小，保证满足特定接收机的要求。R&S^®SMA100B信号源非常适合这类应用，它能够重复生成准确的窄脉冲，便于工程师可靠测试目前先进接收机的灵敏度和功能。

       高性能自动电平控制：凭借其高品质的脉冲调制器和数字自动电平控制(ALC)，即使脉冲宽度在纳秒范围内，R&S^®SMA100B也能以极高的精度生成脉冲连续波信号。这种先进的自动电平控制设计确保脉冲平坦度和功率电平在脉冲间保持一致。配备R&S^®SMA100B微波频率选件后，工程师能够使用信号源在典型雷达频段内生成脉宽为小于100 ns至100 s的准确、可重复的脉冲信号。

       生成瞬时脉冲：信号源集成到大型测试系统时，通常会使用外部脉冲发生器。在这种情况下，信号源的关键要点在于同步和调制输入脉冲的速度如何。采用模拟自动电平控制的传统发生器可能需要一定的时间，才能对输入脉冲做出响应。这意味着对应前几十个脉冲不会有射频输出。R&S^®SMA100B采用先进的数字自动电平控制，无论是使用内部脉冲发生器还是外部脉冲发生器，都会立即生成电平受控脉冲。R&S^®SMA100B能够满足您的需求，立即输出脉冲连续波。

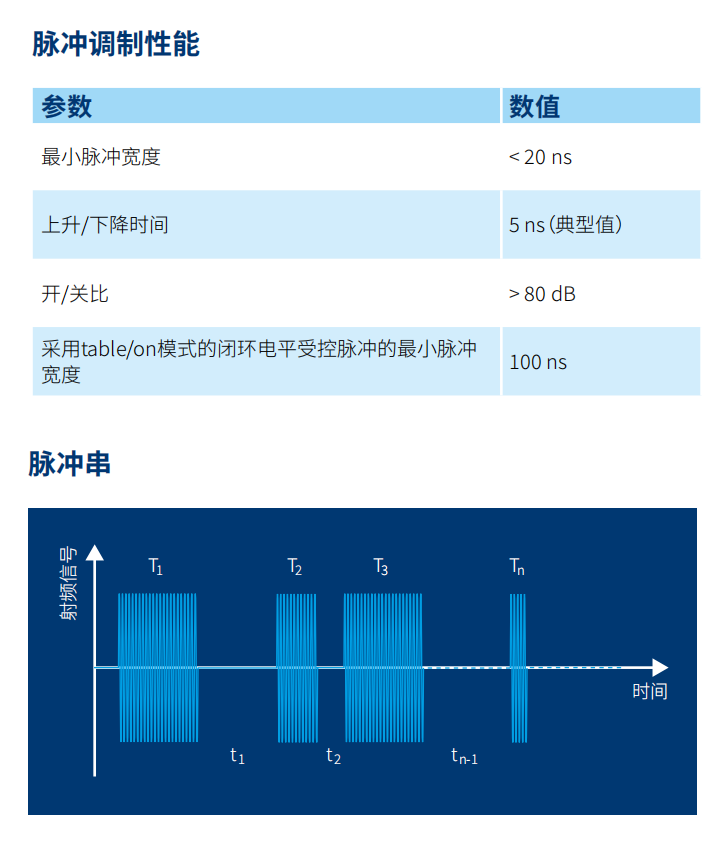

       用于复杂测试用例的脉冲串：用作独立仪器时，R&S^®SMA100B不仅提供脉冲宽度可选的内部脉冲发生器，还提供用于更复杂测试用例的脉冲串选件。图形用户界面便于轻松组合具有不同宽度和脉冲重复间隔(PRI) 的一系列脉冲。用户可以创建、保存和调用多个测试用例。凭借其优异的射频性能、窄脉冲调制和先进的脉冲生成功能，R&S^®SMA100B不仅可以生成高质量的窄脉冲来测试灵敏度，还可提供更高级的测试用例来测试接收机功能。这些复杂的脉冲串可以测试接收机功能，例如不模糊距离、相干处理间隔(CPI)和距离分辨率。总而言之，R&S^®SMA100B是用于测试雷达接收机和电子战接收机的完整解决方案。

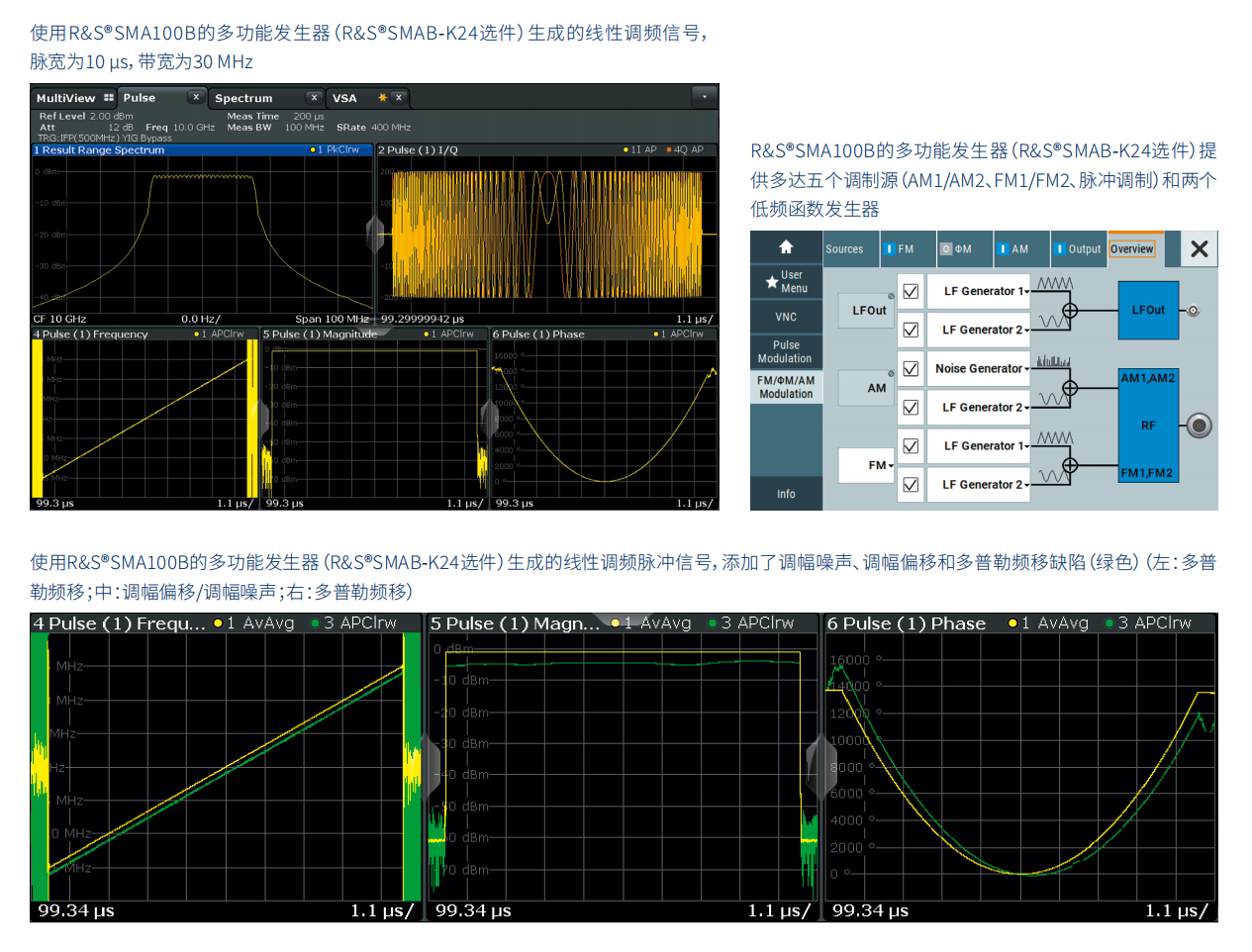

为先进雷达系统测试生成线性调频雷达信号

       脉冲压缩技术可以应用于多种雷达系统，例如气象雷达和远程监视雷达等。因此，此类雷达系统可以对脉冲进行调制，例如进行线性调频。采用线性调频脉冲后距离分辨率仅取决于信号带宽，因此能增强雷达性能。处理增益较高，还能使用较低的发射功率电平。因此，雷达发射信号被截获的概率相当低。

       为了正确测试使用脉冲压缩技术的雷达接收机，信号源需要生成具有准确的调频斜率、脉冲宽度和功率电平的线性调频信号。R&S^®SMA100B能够将脉冲调制信号和多功能发生器（R&S^®SMAB-K24选件）生成的线性调频信号结合，轻松生成线性调频脉冲。丰富的设置选件确保根据客户的个性化需求自定义线性调频信号。R&S^®SMA100B能够轻松应对大带宽和高调频斜率，还可以方便地添加噪声、幅度波动和多普勒频移等缺陷。对多功能发生器提供的一个或多个额外信号源进行调幅和调频，即可生成这些缺陷。这种方法能够有效模拟真实的雷达硬件影响。

模拟雷达天线扫描

       雷达和电子战接收机收到的信号通常会带有同步脉冲和幅度调制。脉冲调制通常来自发射机，而幅度调制则来自天线扫描和天线辐射方向图。
       由于高指向天线的辐射方向图通常会出现主波束较窄、旁瓣 功率某些方向较大某些方向上为零的特点，因此生成真实的测试信号非常困难。在这种情况下，需要使用具有大动态范围的信号源来准确生成电平受控信号，以便进行有效的接收机测试。
       R&S^®SMA100B搭配R&S^®SMAB-K721调幅扫描选件，非常适合这类应用。这款组合方案具有先进的射频输出单元，能够生成调制深度超过70 dB的调幅信号。这样能够非常准确地模拟复杂天线方向图中的峰值和零值。

       R&S^®SMA100B具备优异的衰减精度，能够重复生成高质量的信号，帮助工程师可靠测试先进的雷达和电子战接收机的灵敏度与功能。
