产品综述

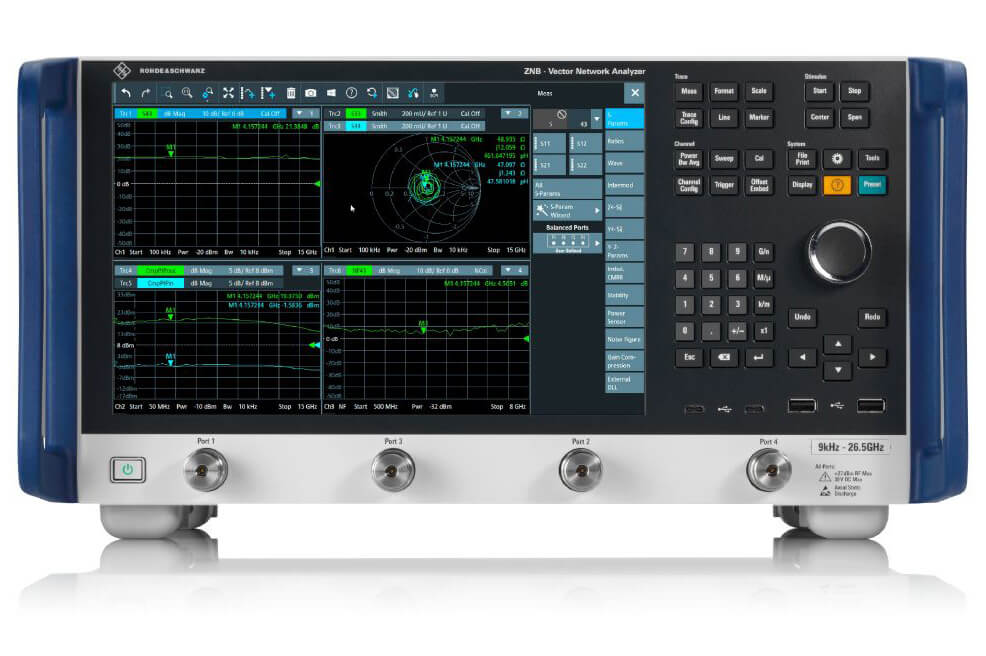

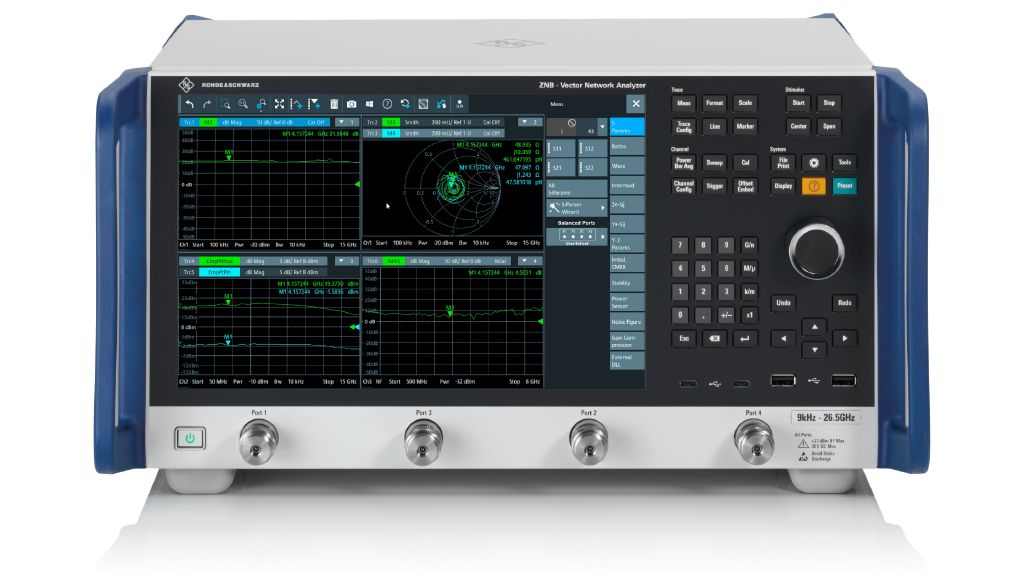

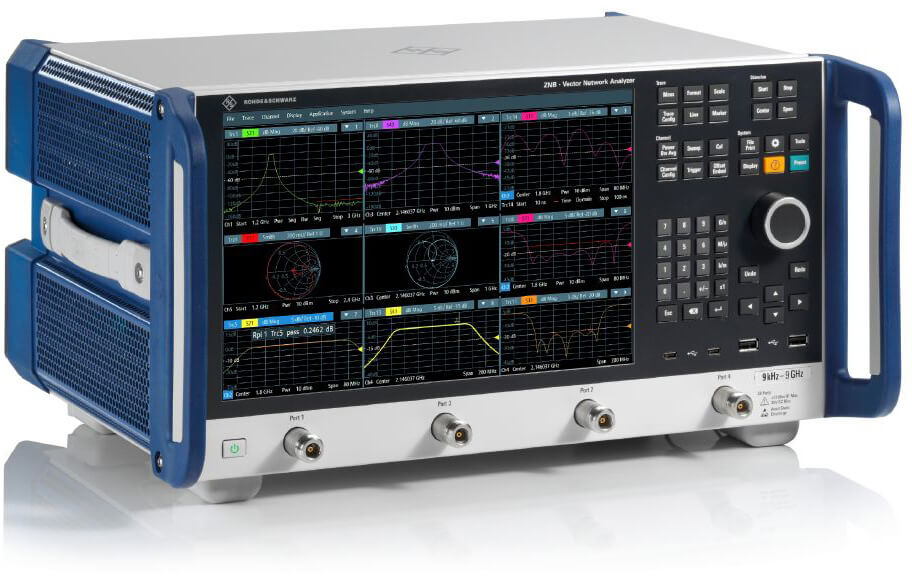

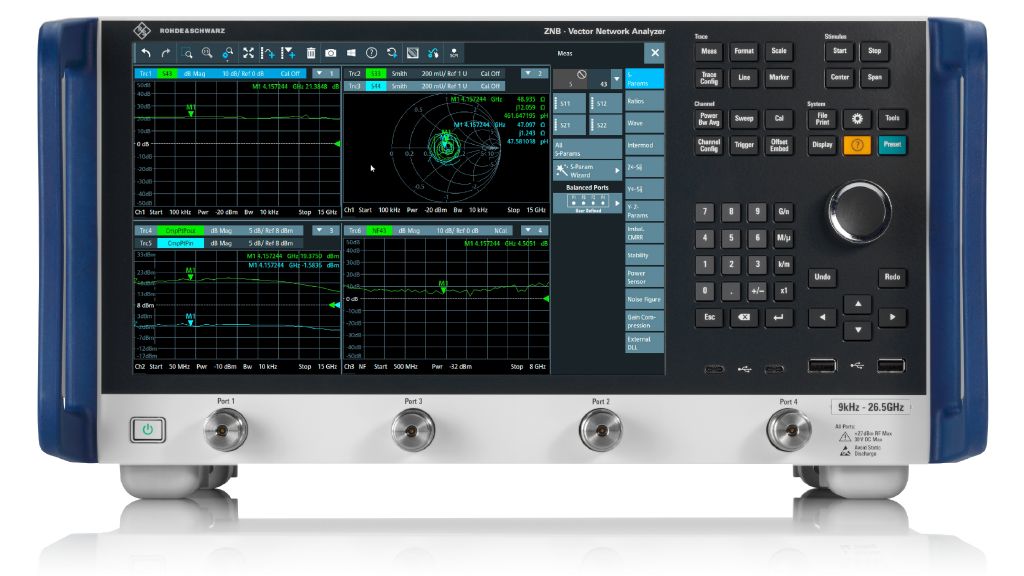

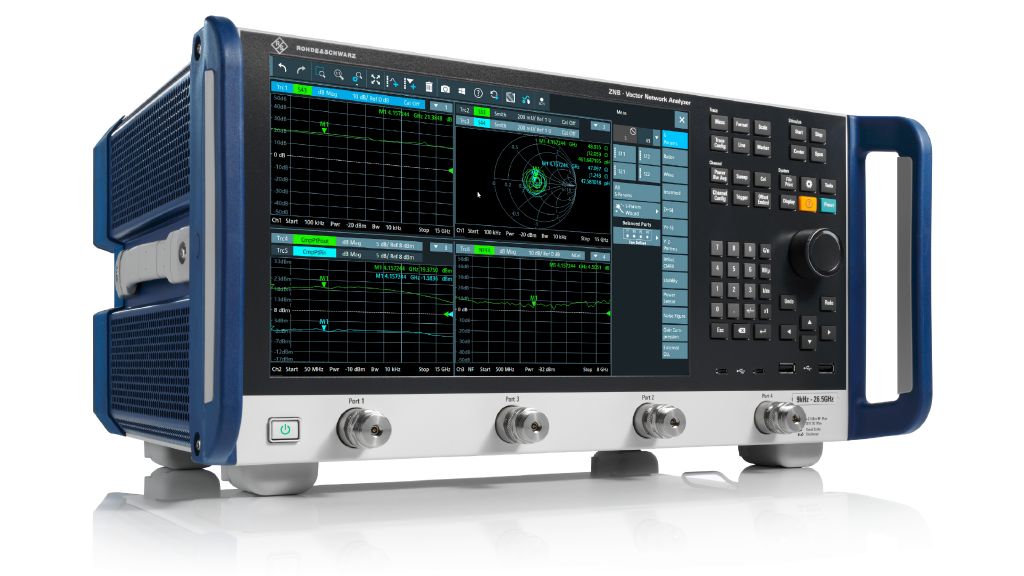

       R&S^®ZNB3000矢量网络分析仪的频率范围为9kHz 至 4.5GHz、9GHz、20GHz和26.5GHz，是通信和航空航天应用的理想选择。在射频器件的批量生产环境和上升时间短的应用中，R&S^®ZNB3000能够大放异彩，提供最佳结果。R&S^®ZNB3000 采用灵活的升级理念，能够快速向上扩展，满足不同的要求。R&S^®ZNB3000测量速度快、稳定性高、射频性能出色、扩展功能多，能够很好地完成任务。

主要特性

测量速度超快 超快测量周期带来优异的吞吐量        基于 DDS 的快速合成器、优于同类产品的动态范围、有效的后端数据处理，共同实现优异的测量吞吐量。R&S®ZNB3020 可以在 1MHz 至 26.5GHz 的范围内进行频率扫描，使用 500kHz 中频带宽并启用全双端口误差校正时，扫描 1601 个点的总测量时间仅为 21.2ms。对于要求每秒测试成本低、吞吐量高的批量生产应用，该分析仪是理想之选。

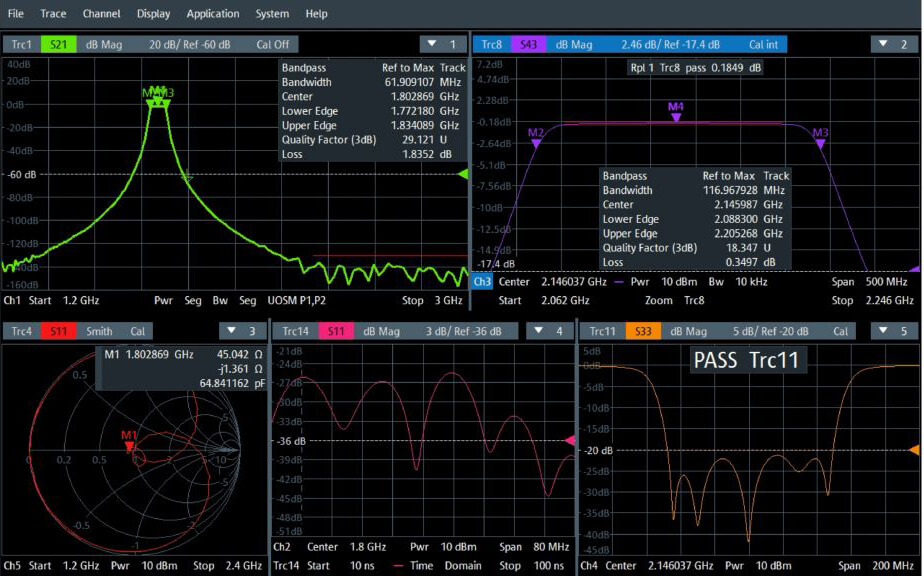

动态范围优于同类产品 适合滤波器表征        滤波器测试的测量速度取决于合成器稳定时间、所需的动态范围和相应的中频带宽。R&S®ZNB3020 提供创新的扩展动态范围模式，中频带宽更高，迹线噪声幅度值与传统 VNA 相当，从而提高了测量吞吐量。

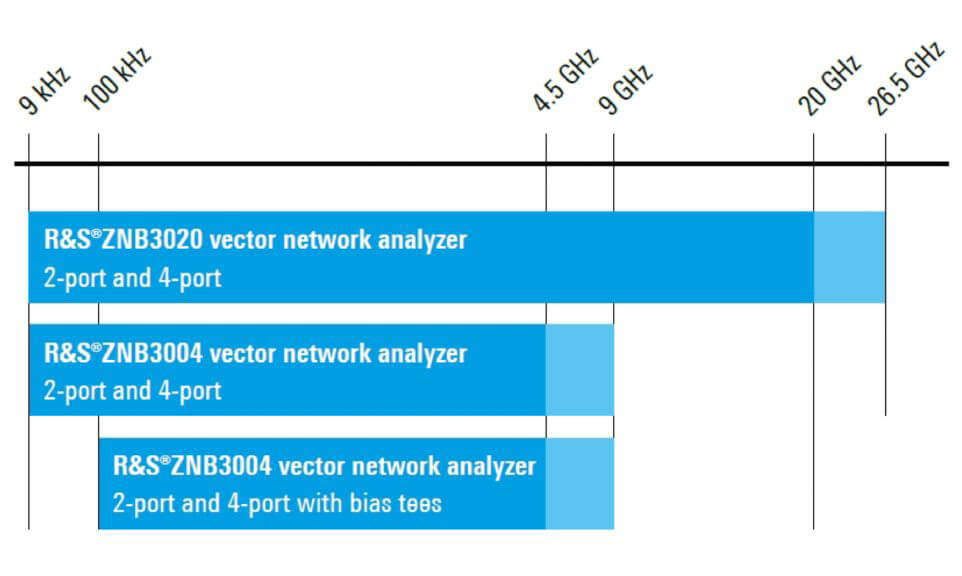

快速扩大生产规模 灵活的频率升级选件        附加频率范围加上轻松升级频率的设计理念，保证快速扩大生产规模，保护您的长期投资。无论测试要求、裸芯片层、封装或连接如何，R&S®ZNB3000 都是全世界射频器件制造商的优选仪器。

出众的射频性能 为应对严峻挑战而设计        R&S®ZNB3000 在设计时充分考虑了各种严峻的测试挑战，专门开发用于批量生产应用。它很好地平衡了速度、稳定性和性能。R&S®ZNB3000 提供高输出功率（26.5GHz 时达到 +11dBm）、创新的扩展动态范围模式、超低迹线噪声（典型值为 0.0008 dB RMS）和快速扫描时间，非常适合高吞吐量、高产量和高精度应用。

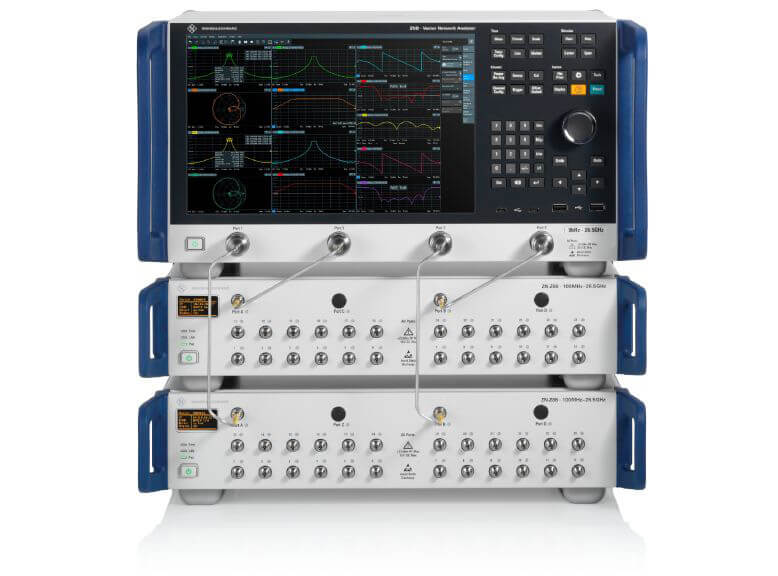

多端口测量 最多可测量 48 个端口        现代通信设备中使用的器件支持越来越多的频段和附加功能。模块中的射频端口数量也随之增加。R&S®ZNB3000 和各种开关矩阵组成综合全面的解决方案，支持最多 48 个端口的复杂模块测量。罗德与施瓦茨矩阵支持完整交叉开关测量，能够测定多端口被测设备的所有 S 参数。

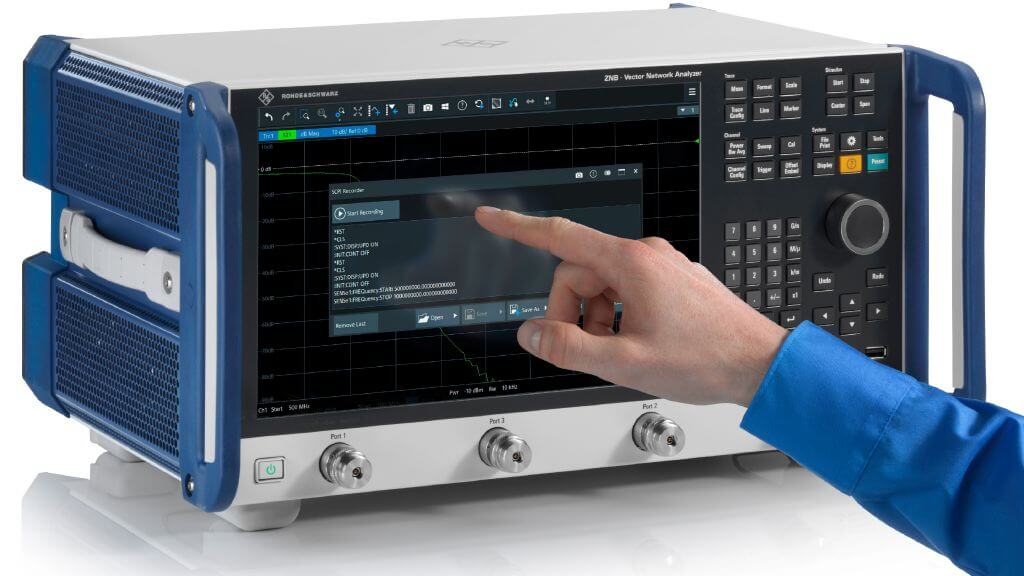

SCPI 记录器 加快测试自动化        R&S®ZNB3000 简化了编程工作。集成的 SCPI 记录器可以记录每次的按键操作，并创建逐步命令列表，即使是最复杂的测量设置也同样如此。记录的 SCPI 脚本可以直接复制到用户代码中，或以 C、Python 和 MATLAB 格式导出。

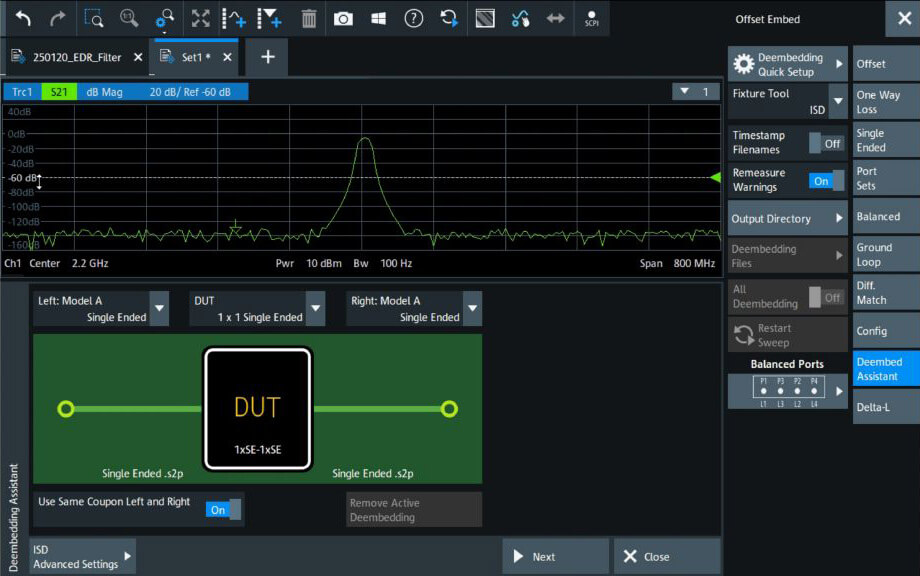

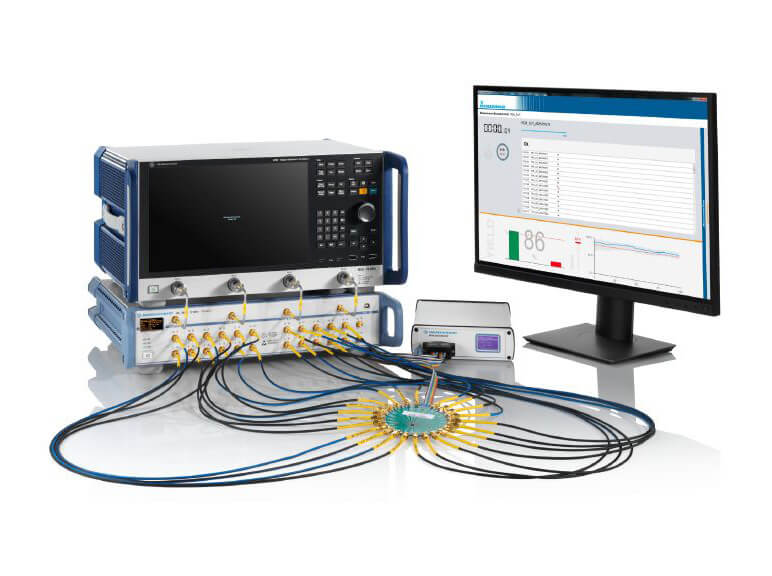

多功能选件 快速准确地表征有源和无源射频器件        R&S®ZNB3000 非常适合测试无源、有源和变频器件。有多种硬件和软件选件可用于这些测量任务。硬件选件包括两个独立的内部发生器、宽功率扫描范围和双端口或四端口配置的扩展动态范围。软件选件包括压缩点与频率的关系测量、噪声系数测量、互调失真测量和直观的测量配置。分析仪还提供包含眼图的时域测量选件和变频测量。完整的嵌入/去嵌选件列表让矢量网络分析仪的功能更加完善。

一流的温度和长期稳定性        R&S®ZNB3000 测试装置和接收机具备出色的温度和长期稳定性。仪器的幅度和相位漂移非常低，典型值分别为低于 0.01dB/°C 和 0.15°/°C。R&S®ZNB3000 经过校准后可在数天内执行准确测量，无需重新进行校准。

R&S ZNB3000矢量网络分析仪的典型应用涵盖多个高频技术领域，其高性能设计使其成为现代通信、制造及科研的关键工具。以下是其核心应用场景及技术支撑：
一、高频通信系统测试
       •  射频元件批量生产：
          --  凭借150dB动态范围和0.0015dB RMS轨迹噪声（行业领先水平），ZNB3000可精准测试滤波器、功率放大器等射频器件的S参数（如插入损耗、回波损耗），确保5G、毫米波通信设备的性能达标。
          --  分段扫描功能结合灵活的中频带宽（IFBW）设置，可快速验证滤波器通带/阻带特性，提升测试效率。
       •  高速PCB与电缆验证
          --  支持9kHz 至 26.5GHz宽频覆盖，适用于数字高速印刷电路板（如服务器主板）和高速电缆的阻抗匹配、信号完整性测试。
          --  通过时域反射技术（TDR）定位传输链路中的反射或损耗问题，优化高频信号传输质量。

二、航空航天与雷达系统
       •  机载设备与卫星通信
          --  测试飞机天线（如GPS天线）的反射系数、驻波比，确保复杂电磁环境下的信号接收稳定性。
          --  支持卫星通信模块的S参数测量，验证其在宽温范围（-55°C至+85°C）下的可靠性。

       •  雷达射频链路优化
          --  用于功率放大器、混频器等雷达核心器件的增益、相位一致性测试，提升雷达系统的探测精度。
          --  通过48端口扩展能力（需外接开关矩阵），支持多通道MIMO雷达阵列的同步测试。

三、大规模生产与质量控制
       •  自动化产线测试
          --  高测试吞吐率（每秒数千次测量）和免校准稳定设计（持续数天无需重新校准），满足射频元件（如手机射频前端模块）的批量生产需求。
          --  内置通过/失败限值标准，配合自动化脚本实现快速分拣，降低人工干预成本。
       •  测量不确定度分析
          --  通过R&S ZNB3-K50(P)选件（与瑞士METAS合作开发），直接在仪器端计算S参数的测量不确定度范围，适用于高精度实验室与产线双重场景。

四、前沿技术研发
       •  下一代通信技术验证
          --  支持6G候选频段（如26.5GHz及以上）的器件测试，为太赫兹通信、量子计算等提供硬件验证基础。
          --  通过云数据集成功能，实现跨团队协作与大数据分析，加速研发周期。
       •  物联网与车联网应用
          --  测试车载以太网（如1000BASE-T1）的屏蔽线缆性能，确保高速数据传输下的EMI合规性。
          --  支持多端口汽车电子模块（如ADAS传感器）的并行测试，缩短开发验证时间。

五、实验室精密测量
       •  科研级精度：通过低热漂移PCB设计和温度补偿技术，在长时间连续测量中保持稳定性，适用于材料介电常数、天线辐射模式等研究。
       •  多场景兼容：紧凑的2/4端口型号适配工作台，而扩展型号满足复杂网络分析需求，兼顾灵活性与性能。

总结
        R&S ZNB3000凭借高动态范围、快速测量速度及模块化扩展能力，成为通信、航空航天、汽车电子及科研领域的多面手。其设计兼顾实验室精度与产线效率，是应对高频技术挑战的核心工具。
