产品概述

利用精密的任意波形生成能力进行真实测试

是德科技任意波形发生器（AWG）可以生成更高保真度的信号，并可同时提供高分辨率和宽带宽。这种独特的特性组合，再加上我们灵活的仪器架构，可以帮助您构建广泛的信号场景，打造更优秀的设计，同时让您可以对波形进行更深入的分析。

针对您要求最苛刻的测试场景，M8100 系列任意波形发生器可以提供高性能任意波形发生器解决方案，在4个通道上同时采样，采样率最高达到256GSa/s。

高分辨率和高带宽兼顾，让您获得更真实的测量结果。

任意波形信号发生器的优势

在对电气/电子器件或系统进行测试时，需要对被测器件（DUT）施加正确的激励，并分析由此产生的响应。激励有时候来自于现实世界，但大多数情况下，必须由适合的仪器来提供一组信号。这些信号源可以生成各种激励信号，从而确立和验证被测器件的工作范围。

理想情况下，您最好在开发过程的早期阶段，在尽量真实的条件下测试每个模块。在某些情况下，您可以通过使用 “最佳” 器件提供恰当信号，以达到同样的目的，不过这些信号虽然容易表征，却往往很难控制。任意波形发生器可以生成任意信号，更好地满足客户需求。

主要特性

M8100 系列任意波形发生器（AWG）提供了丰富的功能，使您不论是需要精确的信号来表征设计的性能，还是需要对器件进行压力测试，都能使用适合的功能生成复杂的真实信号。从隐身雷达到高容量通信，使用我们精确的任意波形发生器，都能让您的测试更接近真实环境。

使用高度真实的信号场景推动雷达和电子战设计向前发展
发挥采样率高达 256GSa/s 的优势
借助优异的信号保真度，充满信心地调试您的最复杂设计
可以同时使用高分辨率和大带宽信号
能够提供纯净信号或失真信号，对您的器件进行压力测试
采用 AXIe 外形设计，显著减小系统体积

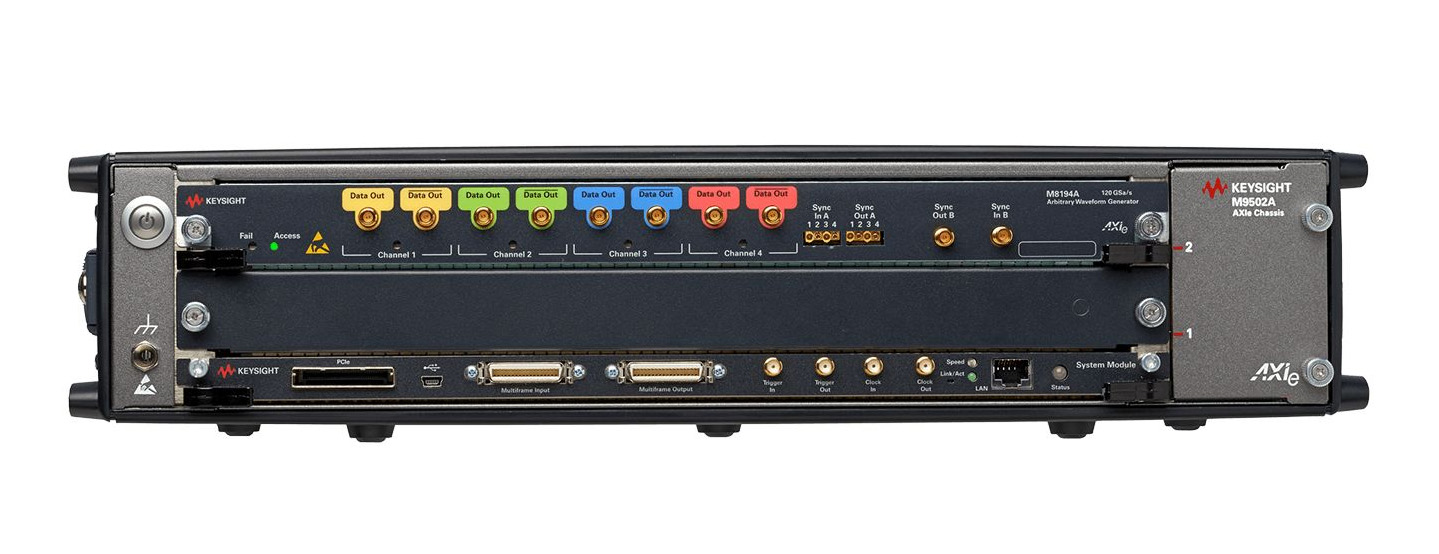

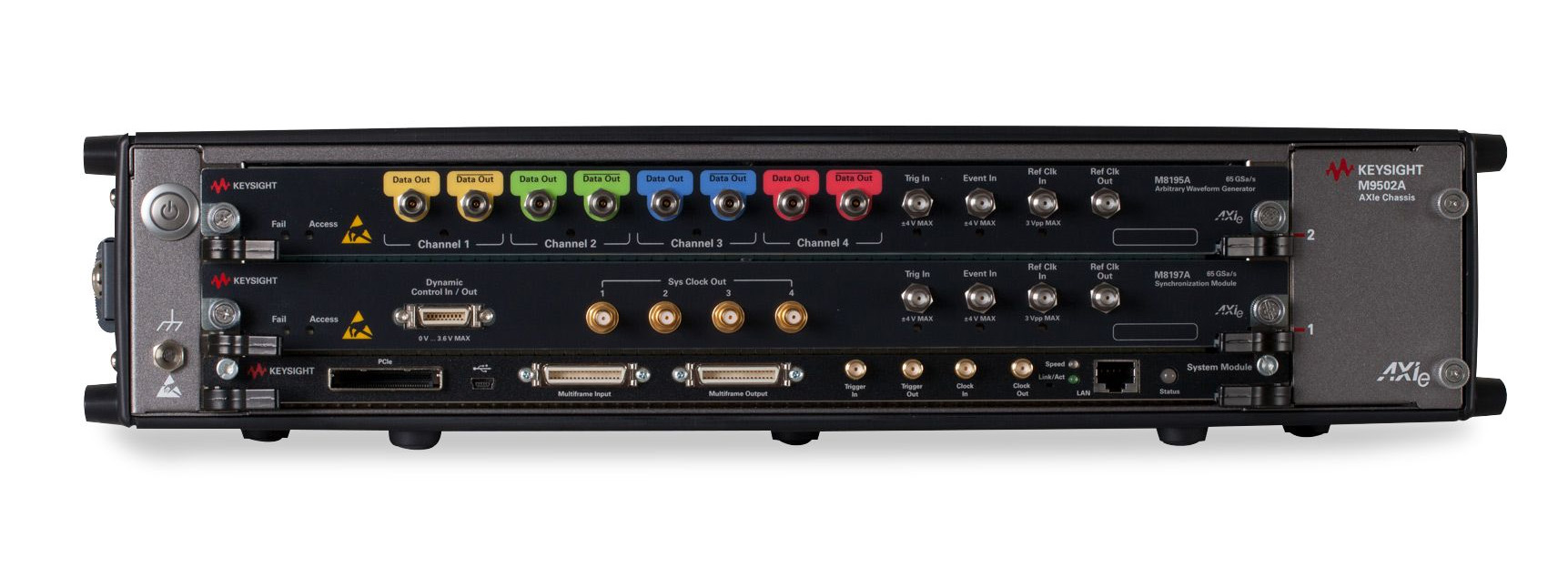

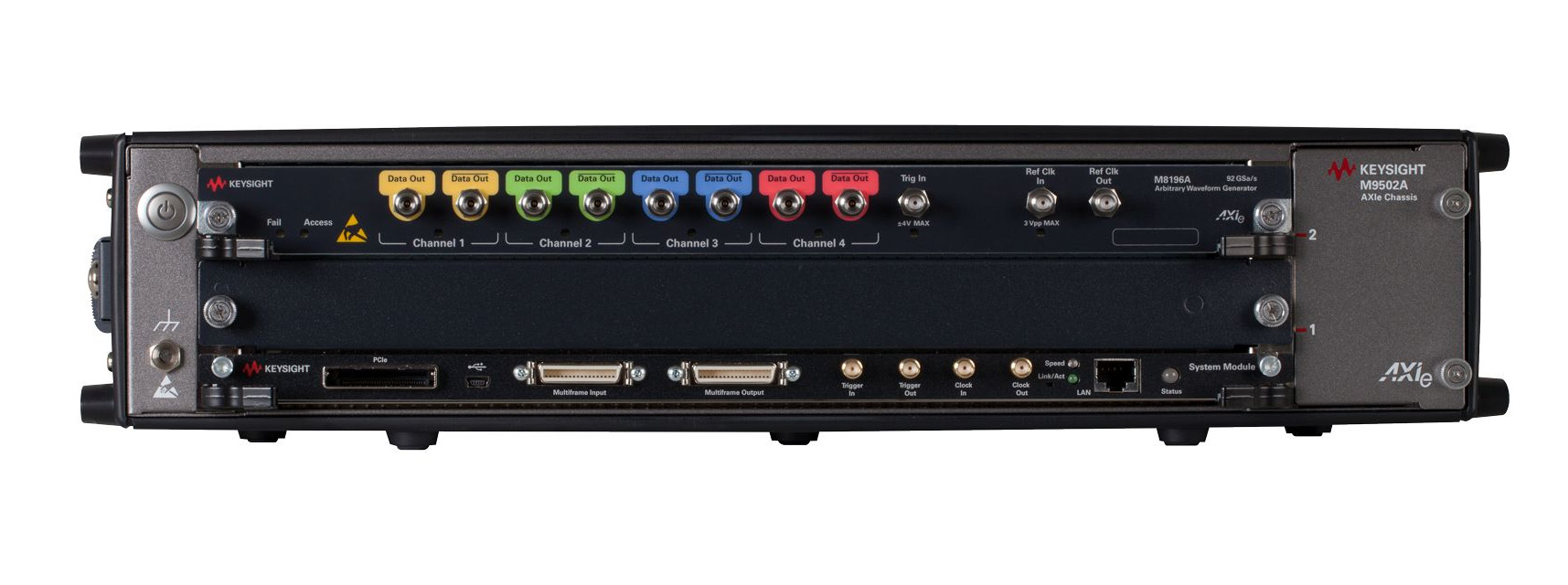

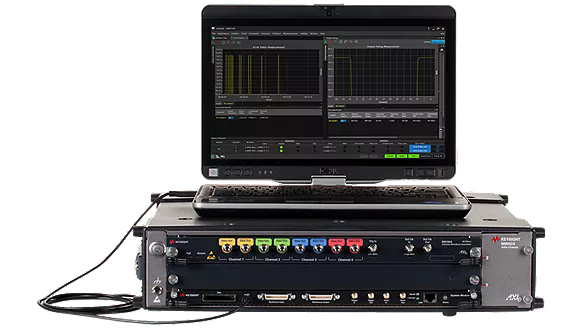

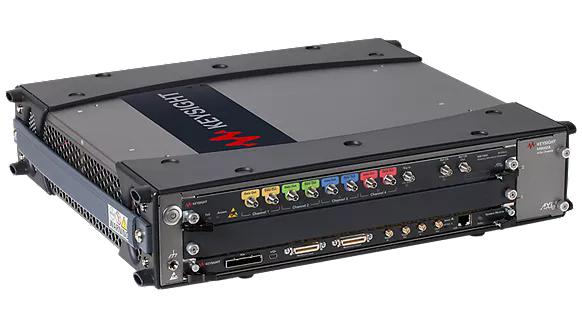

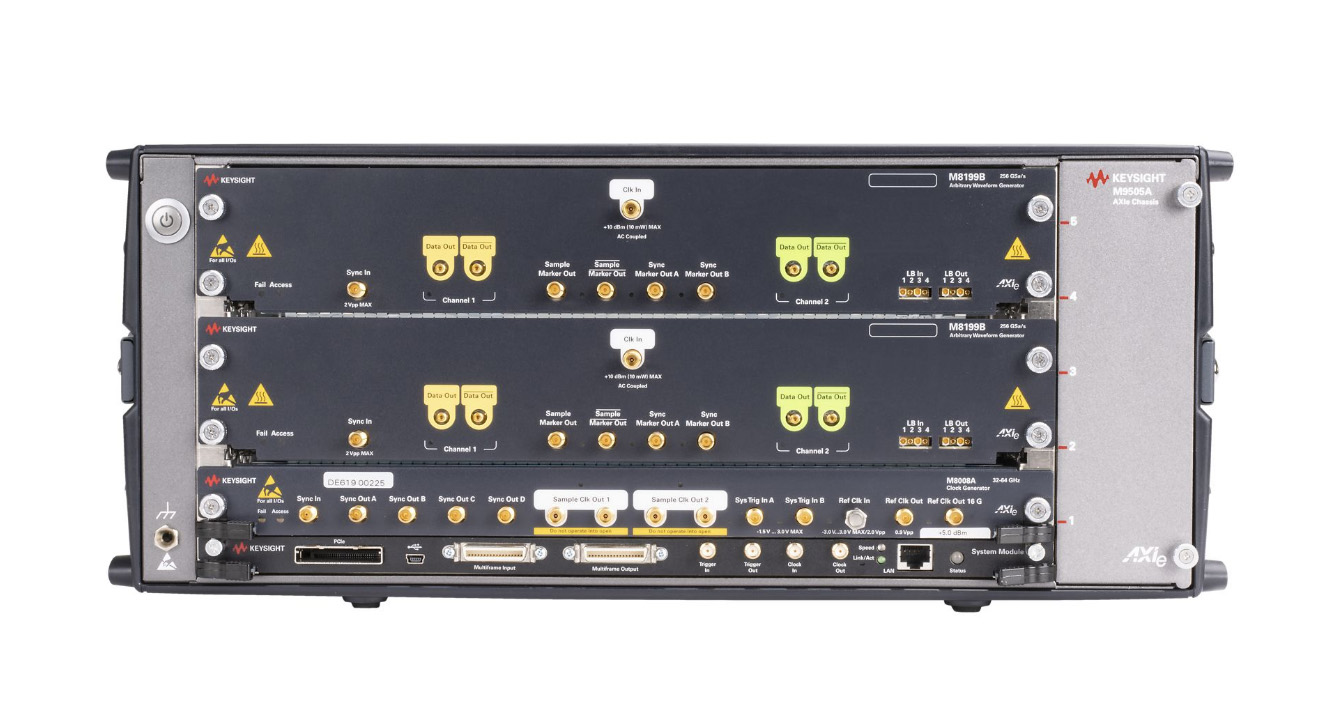

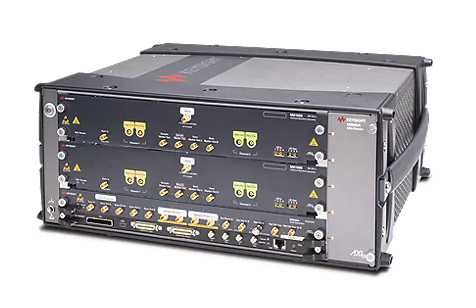

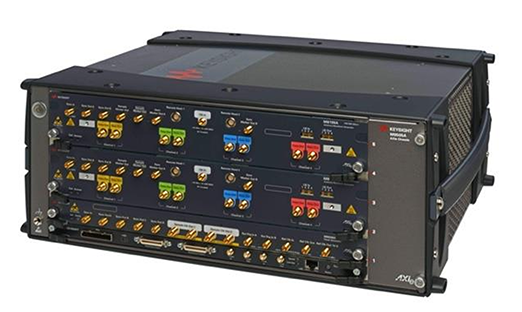

认识全新的M8199B 256GSa/s任意波形发生器

全新推出的M8199B 任意波形发生器具备速度、带宽、精度和灵活性，能够应对您下一代应用的挑战。

为研发工程师提供高性能任意信号源，支持160GBaud及以上速率的设计开发
最高可达8个同步通道，采样率高达256GSa/s，标称模拟带宽超过80GHz
集成且即插即用的硬件系统，让您有更多时间专注于测试任务
内置频率和相位响应校准功能，确保输出纯净的信号
灵活的系统架构，支持从1个通道升级至8个同步通道
支持业界熟知的软件环境，包括MATLAB、Keysight IQTools以及基于M8070B软件的SCPI编程接口

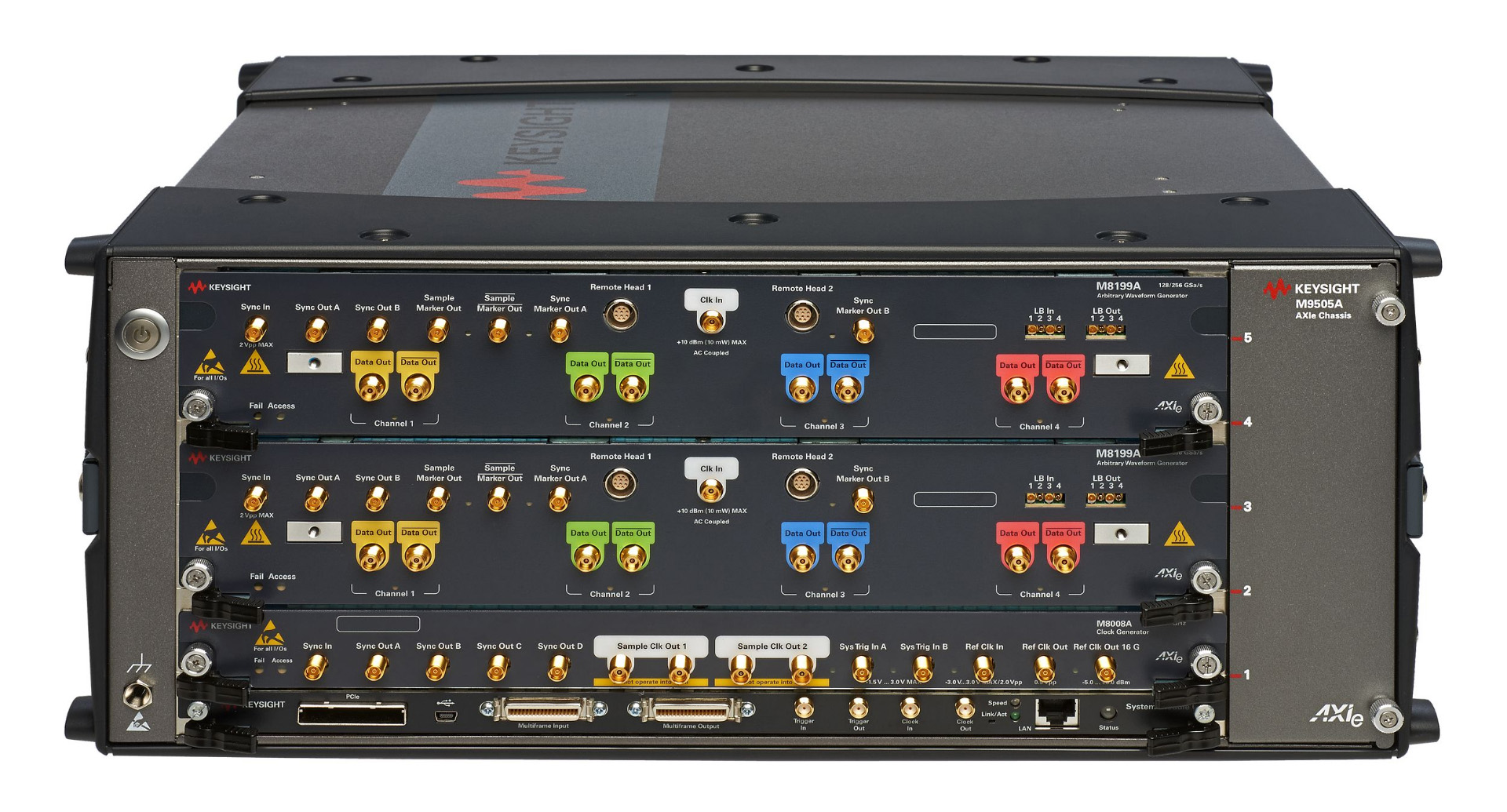

认识全新的M8199A任意波形发生器

为了创造下一代传输技术，高级研究工程师需要更高水平的激励性能。无论是测试相干光通信系统的分立元件还是试验太比特级传输，您都需要最高的速度、带宽、精度和灵活性，应对先进应用的挑战。M8199A 的卓越性能将助您的设计迈上一个新台阶。

这款高性能任意波形发生器（AWG）最高可达256GS/s采样率和最高达70GHz带宽，为通常所需的脉冲成形信号提供了充足的设计余量。
可以随时投入使用的综合型仪器可节省测试时间和资源，加快产品上市速度
可以通过许可证灵
灵活升级，通道数从2个升级到4个，采样率从128GS/s升级到256GS/s
支持适用于M8100A系列任意波形发生器的各种软件工具
非常适合通信、物理和自然科学应用，如相干传输、直接检测、雷达信号创建和高频信号激励

M8100系列任意波形发生器型号对比

主要技术指标	高信号保真度任意波形发生器	高速任意波形发生器
主要技术指标	M8190A	M8195A	M8196A	M8194A	M8199A	M8199B
最大采样率	8/12 GSa/s	65 GSa/s	92 GSa/s	120 GSa/s	128/256 GSa/s	256 GSa/s
带宽 (包括sinc滚降)	3/5GHz@-3dB (补偿sinc滚降)	23 GHz @-3dB	26 GHz @-3dB	45GHz @-3dB	50/55 GHz@-3dB	75 GHz @-3dB 80 GHz @-6dB 90 GHz @-10dB
DAC分辨率	14/12位	8位	8位	8位	8位	8位
最大幅度 (差分)	2 Vpp	2 Vpp	2 Vpp	1.6 Vpp	1.66 Vpp	5.0 Vpp
存储器深度	1536/2048 MSa/通道	16 GSa/模块	256 kSa/通道	512 kSa/通道	512/1024 kSa/通道	1024 kSa/通道
随机抖动(RMS)	5 ps	200 fs	130 fs	125 fs	75fs	75 fs
上升时间/下降时间(20%/80%)	<60 ps(典型值)	18 ps(典型值)	9ps(典型值),已校正	6 ps(典型值),已校正	5 ps	3 ps
最大ENOB (技术资料中的图表)	11.7/10.8位	6.4位	6.3位	5.8位	6.0位	6.1位
最大SFDR	-90 dBc(直流至2 GHz)	-80 dBc(直流至1GHz)	-57 dBc(直流至4 GHz)	-35 dBc(直流至10 GHz)	-48 dBc(直流至20 GHz)	参见技术资料
模块通道数	1 或 2	1、2或4	1、2或4	1、2或4	1、2或4/1或2	1 或 2
同步	使用6个M8190A模块和M8192A同步模块，可同步多达12个通道	使用4个M8195A模块和M8197A同步模块，可同步多达16个通道	使用示波器进行时序对齐，可同步多个模块	使用4个M8194A模块和同步电缆套件，可同步多达16个通道	使用4个M8199A模块和M8008A时钟模块，可同步多达16/8个通道	使用4个M8199B模块和M8008A时钟模块，可同步多达8个通道
序列生成	支持	支持	不适用	不适用	不适用	不适用
通道输出类型	单端或差分
辅助输出	采样游标(每通道1个)、2个同步游标、采样时钟、同步时钟、参考时钟	参考时钟	同步输出	参考时钟	采样游标(差分)、 2个同步游标、参考时钟(M8008A)、参考时钟16G(M8008A)	采样游标(差分)、 2个同步游标、参考时钟(M8008A)、参考时钟16G(M8008A)
外形尺寸	双插槽AXle	单插槽AXle			双插槽 AXle
主要应用	• 雷达、卫星、电子战、多电平信号 • ADC测试(模拟数字转换器测试)、抖动裕量测试 • 数字视频、噪声功率比测量、无线高清、HDMI、MHL •IEEE 802.11ad、有线电视、OFDM、软件定义无线电	• 5G/6G移动通信 • 雷达、卫星、电子战 • 相干/IMDD光通信(~30 Gbaud) • 量子、物理、化学和通用电子研究 • HDMI、MIPI • BERT应用中的随机干扰(RI)	• 光通信研究(-80 Gbaud), 例如400ZR 和100 Gb/s/ 通道IM/DD。 • 量子、物理、化学和通用电子研究 • BERT应用中的随机干扰(RI)	• 光通信研究(-100 Gbaud), 例如40OZR和>100 Gb/s/通道IM/DD。 • 物理、化学和通用电子研究 • 5G/6G移动通信和航空航天/国防等行业中的宽带射频信号生成	• 光通信研究(~128 Gbaud),例如80OZR/LR和200Gb/s/通道IM/DD。 • 物理、化学和通用电子研究 • 5G/6G移动通信和航空航天/国防等行业中的宽带射频信号生成	• 光通信研究(-160/-200GBaud),例如≥1.6 Tb/s相干和>200 Gb/s/通道IM/DD • 物理、化学和通用电子研究 • 5G/6G移动通信和航空航天/国防等行业中的宽带射频信号生成
