数据速率 2~120 GBd |
综合技术 ISI、时钟恢复、均衡、去加重 |
通道数 1~10 |
产品概述
开发下一代计算机、消费电子产品或通信设备时，有必要对具有时效性的测试进行简化。Keysight M8000系列是一款高度综合的比特误码率（BER）测试解决方案，能够执行物理层表征、验证和合规性测试。M8000系列误码测试仪支持广泛的数据速率和标准，可提供准确可靠的测试结果，使您更快洞察高速数字器件的性能裕量。
主要特性
接收机表征与合规性测试是德科技的比特误码率测试（BERT）系统能够对高速通信接口和多千兆数字接口进行准确的物理层设计验证。我们的专家可以为您提供值得信赖的支持，帮助您选择所需的高性能硬件、控制软件、接收机测试和自动化工具，让您可以掌握设计的方方面面。 无论您从事的是数据中心还是计算接口方面的技术工作，Keysight BERT 都可提供最全面的测试，例如价格适中的制造测试、高性能表征与合规性测试等等。 Keysight BERT支持非归零和脉冲幅度调制 4/6/8 编码方案，符号率高达 120Gbaud。它还支持多种数字接口，例如 PCI Express®、USB、MIPI、Thunderbolt、DisplayPort、SATA / SAS、电气和光纤以太网10G/100G/400G /800G/1.6T、OIF-CEI、光纤通道和PON。 |
|
|

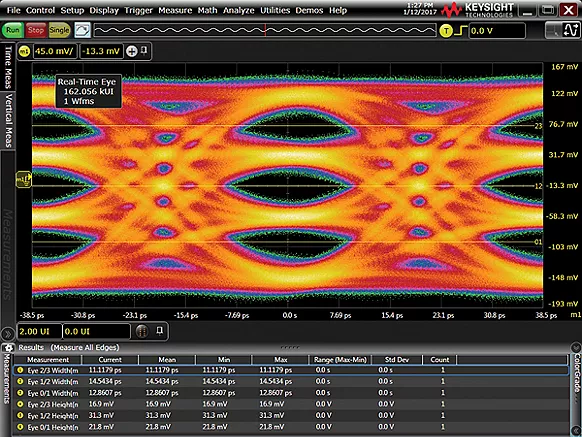

脉冲幅度调制（PAM）400GE标准确定把 4 电平PAM（PAM4）多电平信令作为推荐的调制制式，用来实施串行400GE数据中心接口。这种制式是从100GE中所使用的双态 NRZ调制制式演进而来的。PAM4有效地实现了两倍的链路带宽，显著降低了信噪比（SNR）。 您需要采用新的测量方案来表征在先前NRZ设计中并不是问题的减损问题。我们可以帮助您确保精确和可复验的测试结果，从而加速开发您的PAM4 接口器件和系统。 |
|

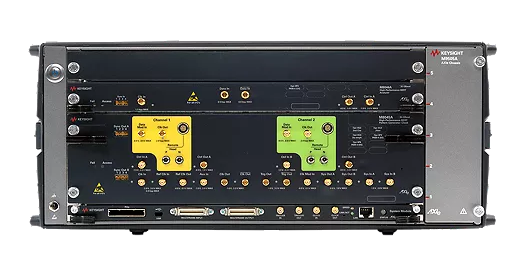

M8050A高性能比特误码率测试仪
M8040A高性能比特误码率测试仪
J-BERT M8020A
M8040A和M8020A的所有模块均通过M8070B系统软件进行控制。 |
|
| 主要技术指标 | M8020A | M8040A | M8050A |
| 符号率 |
PG:0.256至16GBd ED:2至16GBd |
PG:2至64 GBd ED:2至58 GBd |
PG:2至120 GBd ED(UXR):14至120 GBd |
| PG模块通道数 | 1或2(2插槽AXle模块，包括时钟) | 1或2(2插槽AXle模块，包括时钟) |
1或2(2或3个AXle插槽+1个 时钟模块插槽) |
| 线路编码 | NRZ | NRZ、PAM4、PAM3 | NRZ、PAM4、PAM6、PAM8 |
| 输出幅度 | 100 mV至2.4 Vpp差分 | 0.16至1.8 Vpp,差分@58 GBd | 0.1至1.6 Vpp,差分@120 GBd |
| 去加重 | 8抽头 | 5抽头，1.6%分辨率 | 7抽头，0.5%分辨率 |
| 固有随机抖动 | 300 fs rms(典型值) | <10 mUl rms @>52 Gbd | <300 fs rms |
| 跳变时间(20/80) | 12 ps(典型值) | 9 ps @>32 GBd |
7 ps @64 Gbd 4 ps@120 Gbd |
| 抖动注入 | SJ(LF、HF)、RJ、BUJ、时钟/2 | SJ(LF、HF)、RJ、BUJ、时钟/2 | SJ(LF、HF)、RJ、BUJ、时钟/2 |
| 误码分析和交互式链路训练 |
高达16G 的PCle和USB交互式链路训练 |
使用M8046A PCle和USB交互式链路训练套件， 可达到58 GBd |
使用UXR可达到120 GBd 使用M8046ASJ(LF、HF)、RJ、BUJ、 时钟/2,可达到58 GBd |
| 主要应用 |
PCle 4.0、USB、SATA 6G SAS 24G、DP、SD-UHS II、TBT MIPI、DDR5、PON、64G FC 10/40/100 GbE、OIF-CEI-26G |
PCle 5.0、USB4、CCIX、SATA、SAS PON 64G/128G FC 100/200/400 GbE OIF-CEI-56G/112G |
800G、1.6T以及 其他：计划在未来版本中支持 |
