产品概述

       通过使用能够显示最真实、最细致信号细节的示波器，最大限度地降低因产品存在缺陷和故障而带来风险。MXR B系列构建在MXR A系列所确立的高性能标准之上，具备更新的硬件加速技术，可显著加快测试速度。

       除了更快的硬件性能，MXR B系列还标配多种先进功能，例如Keysight先进的InfiniiScan事件识别软件、内置50MHz任意波形发生器以及50MHz频率响应分析仪。

       MXR B系列凭借其自动化分析工具、超低前端噪声以及毫不妥协的卓越性能，使您能够更快速地完成测试，缩短产品上市时间，在不牺牲设计质量的前提下，使用可提供可靠结果的示波器进行开发与验证。

• 抖动分析速度加快70%（与MXR A相比）
• 电源完整性分析速度加快65%（与MXR A相比）
• FFT速度加快45%（与MXR A相比）
• USB 2.0一致性测试速度加快15%（与MXR A相比）
• 全部4个或8个模拟通道上均提供500 MHz至6 GHz带宽
• 有效位数（ENOB）高达9.0，本底噪声低至43 µV，确保测量结果准确可靠
• 八合一仪器：将示波器、逻辑分析仪、协议分析仪、DVM、计数器、实时频谱分析仪、频率响应分析仪和波形发生器的功能集于一身
• 15.6 英寸显示屏能够以1920 x 1080全高清分辨率显示测量结果，还可以将结果扩展或复制显示到更大显示屏上
• 提供几十种选件，可以灵活升级，从而加快测试速度，简化测试流程，避免出现人为误差

主要特性

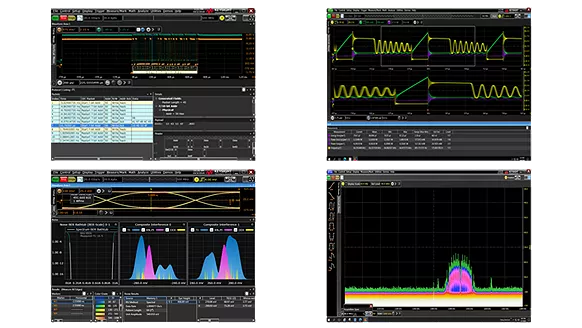

轻松收集和分析数据        MXR B系列提供了一套功能强大的软件，可以满足信号完整性分析、电源完整性分析、协议触发和解码以及合规性测试等应用的需求。

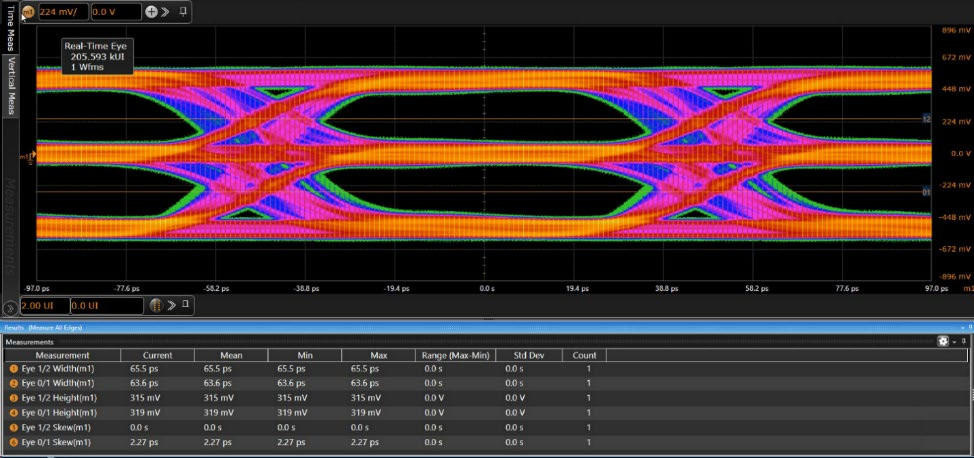

Infiniium MXR B 系列具有以下功能特性 •  能够执行实时频谱分析，非常适合用来测试快速变化的信号 •  >750,000 UI/s 眼图（10 位） •  在 8 个通道上提供6 GHz带宽 •  在 8 个通道上提供16 GSa/s采样率 •  每通道标配200Mpts存储器深度 •  可全方位升级，没有例外

Infiniium MXR B系列规格
模拟通道	4个或8个，可升级
带宽	500 MHz至6 GHz，可升级
采样率	16 GSa/s
存储深度	200 Mpts，可升级至400 Mpts或1.6 Gpts灵活存储
分辨率	10位，最高可达16位（高分辨率模式）
有效位数(ENOB)	高达 9.0
时基精度	十亿分之八
固有抖动	低至 118 fs
噪声（1 mV/div）	低至 43 µV
数字逻辑通道	16个，专用输入，可升级
集成工具	8合1
眼图速度	> 750,000 UI/s
屏幕显示	15.6英寸触摸屏，全高清，支持双屏显示

        Infiniium MXR B系列实时示波器因其高性能和多功能性，适用于多种典型应用领域。以下是几个主要的应用场景：
        •  电子设计与验证：在电子产品的设计、开发和验证阶段，MXR B系列可用于对各种电子信号（如数字信号、模拟信号、射频信号等）进行详细分析，帮助工程师发现并解决信号完整性、时序等问题。
        •  通信系统调试：对于通信信号（如无线通信信号、光通信信号等）的监测和分析，确保通信系统的正常运行和性能优化。例如，在5G通信系统的基站调试中，用来分析信号的频谱、调制质量等参数。
        •  汽车电子测试：用于汽车电子系统的开发和测试，包括对汽车传感器信号、控制器信号、车载通信信号等的测量和分析，以保障汽车电子系统的可靠性和安全性。
        •  教育与科研：在高校和科研机构中作为教学和科研的重要工具，用于电子工程、通信工程、物理学等领域的实验和研究，帮助师生及科研人员深入了解电子信号的特性和行为。
        •  高速接口和总线信号测试：由于其高带宽和快速采样率，MXR B系列非常适合用于测试PCIe、DDR内存接口、USB以及其他高速串行数据链路的标准一致性测试和调试。
        •  电源完整性和信号完整性分析：利用内置的高级分析工具，可以对电源分配网络（PDN）的质量以及信号路径上的噪声、反射和串扰问题进行深入分析。
        •  多通道同步采集：支持多通道同步采集，适用于需要同时监控多个信号源的情况，比如电机驱动系统的三相电流电压同步测量。
        •  协议分析：通过选配相应的软件模块，MXR B系列还能实现对多种串行协议的解码和触发，方便用户进行协议级别的调试和验证。
