产品概述

       当您需要测试 S 参数时，速度和性能的良好搭配能够帮助您占据优势。Keysight ENA 矢量网络分析仪兼具出色的测量完整性和经济适用性，可以帮助您更好地分析测量结果，从而创造出更优秀的设计。
    •  凭借出众的吞吐量、可重复性和可靠性，帮助您打造准确而可靠的测试站
    •  直观的用户界面可以简化测量流程，让您的测量事半功倍
    •  可升级的软件和硬件让您的资产保值
    •  执行线性和非线性器件表征
    •  执行高速串行互连分析以及时域、频域和眼图分析
    •  通过升级满足材料测量、电源完整性分析以及新的应用需求

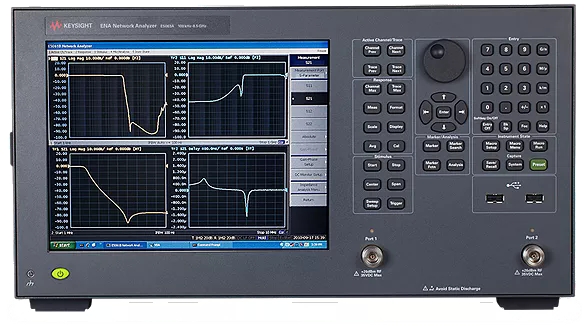

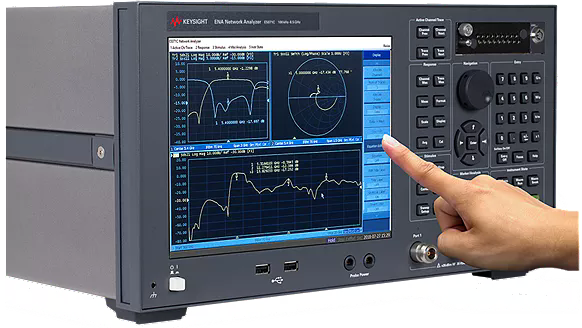

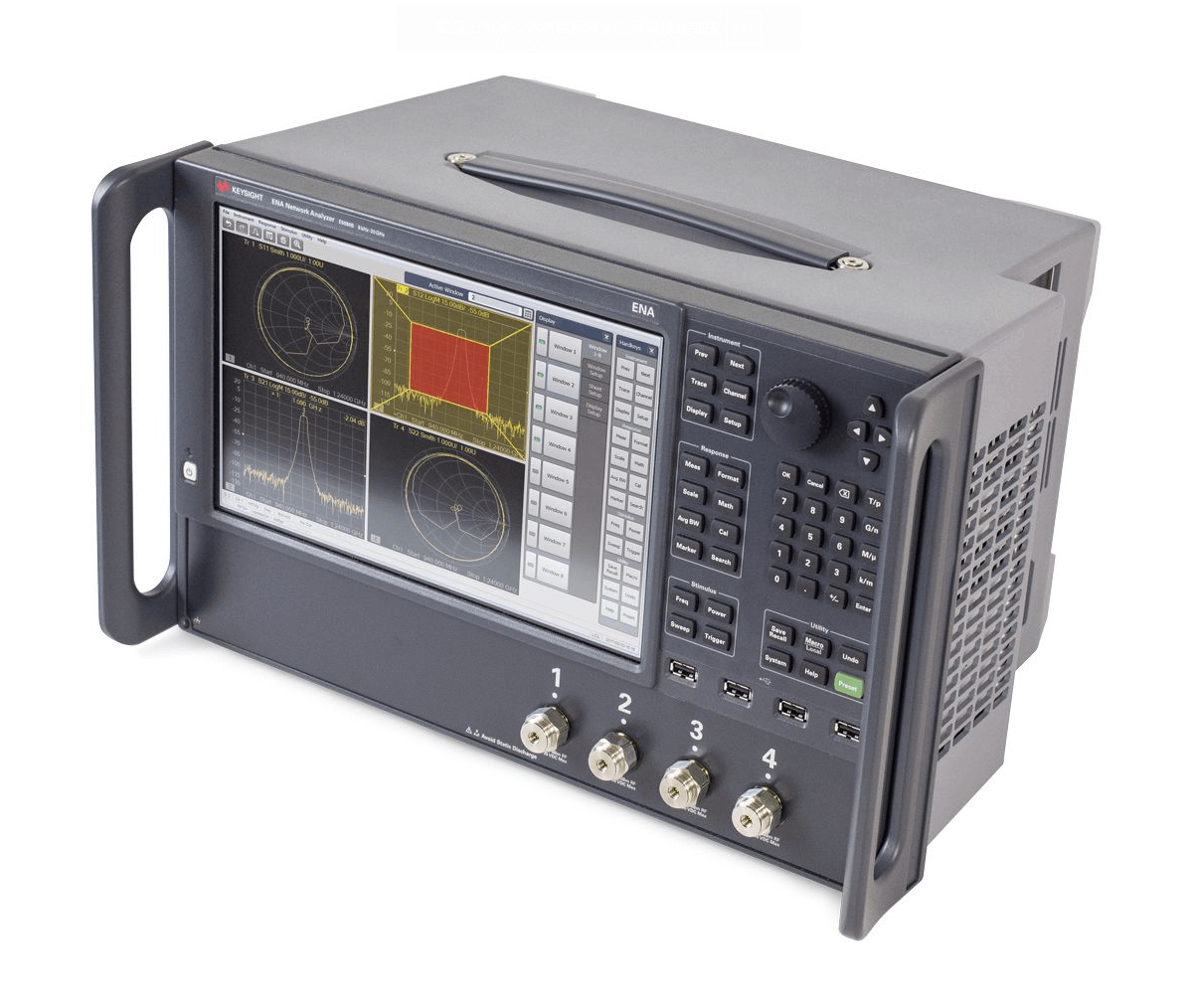

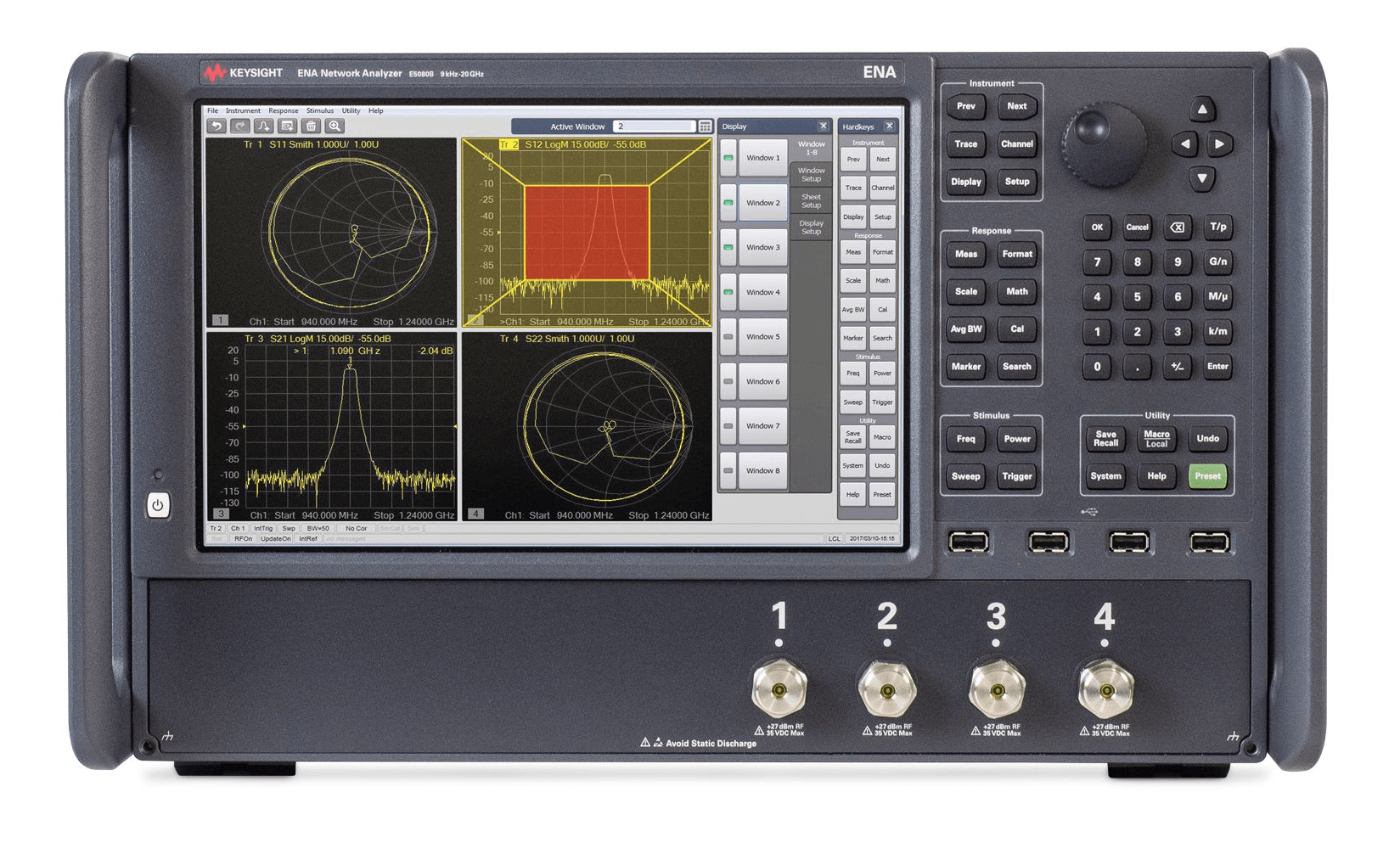

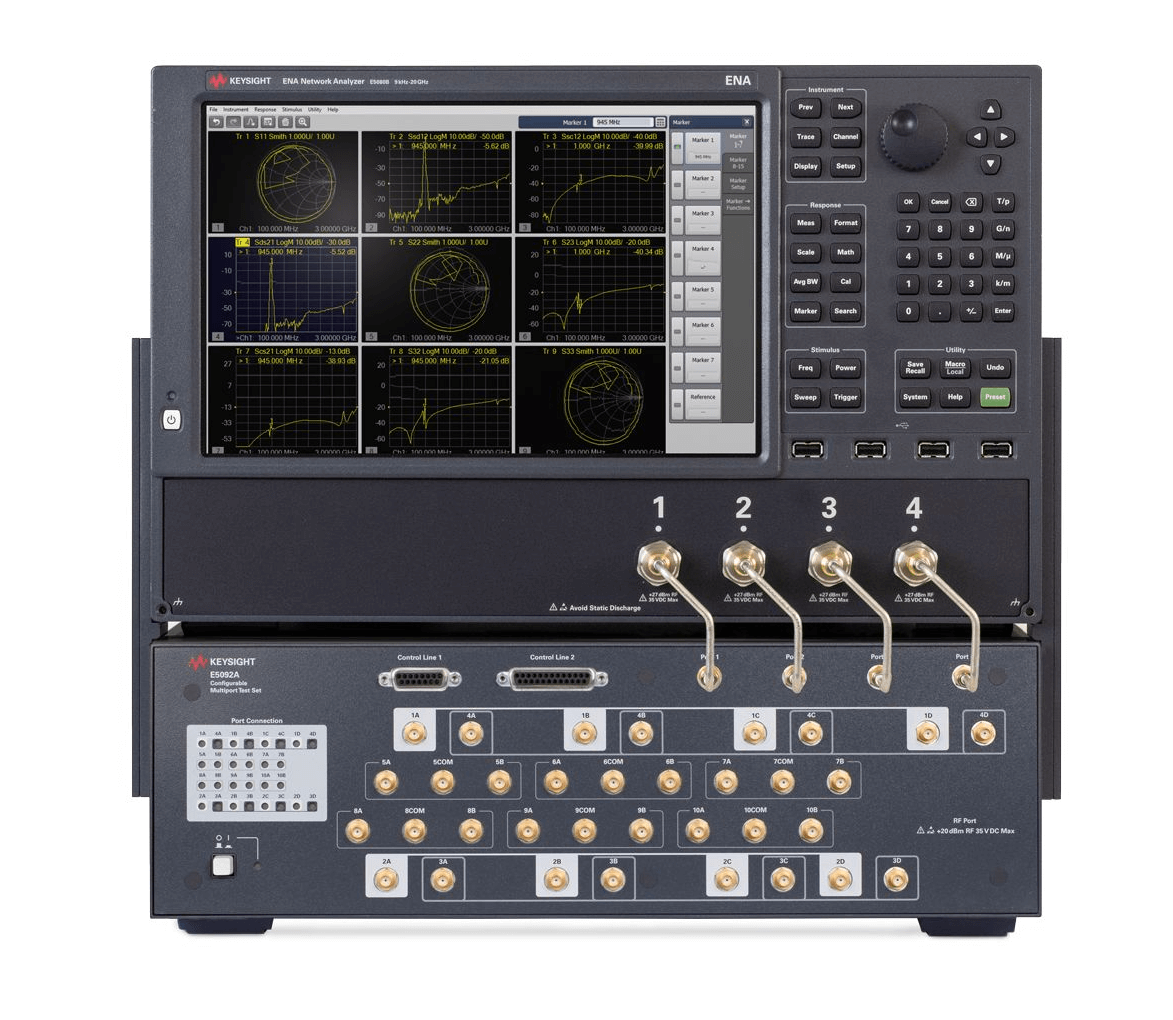

ENA 系列矢量网络分析仪主要有4个系列可供选择，为您提供恰当的速度、性能和价格组合。

主要特性

用矢量网络分析仪简化混频器表征        由于测量设置比较复杂以及可能出现的意外误差，表征混频器之类的非线性器件相当困难。 您可以使用 ENA 射频网络分析仪执行标量混频器校准（SMC）和矢量混频器校准（VMC），从而用矢量网络分析仪简化混频器表征，提高测量吞吐量。 通过这样的校准，您可以轻松评测变频损耗、群时延、互调失真等混频器参数。

降低测试成本        在生产测试过程中，您会遇到许多挑战，例如产品越来越复杂、设计集成度越来越高，以及对提高制造良率日益高涨的需求。 在理想情况下，您可以实现产品质量目标，同时降低测试成本。        ENA 矢量网络分析仪具有灵活可靠、可升级的特点，能够降低您的拥有成本和测试成本。

ENA 矢量网络分析仪的典型应用涵盖从基础无源元件测试到复杂系统验证的多个领域，通过其高精度、经济性和多功能集成等特点，广泛应用于如下测试场景：
一、基础无源射频元器件测试
       •  天线与滤波器性能验证：
         --  测量天线的驻波比（VSWR）、回波损耗（S11）及方向图优化，适用于5G/WLAN/蜂窝基站天线的阻抗匹配调试。
         --  验证滤波器带宽、插入损耗和带外抑制特性，支持基站滤波器和汽车雷达滤波器的快速筛选。
       •  电缆与连接器特性分析：评估同轴电缆的传输损耗（S21）和相位稳定性，确保高速通信链路的信号完整性。

二、PCB 与材料电磁特性分析
       •  印刷电路板阻抗测试
         --  通过时域反射（TDR）功能分析PCB走线的阻抗连续性，定位因工艺误差导致的阻抗突变点。
         --  支持时域选通（Gating）技术，消除测试夹具对测量结果的影响，提升可重复性。
       •  介电材料参数测量：测试高频基板的介电常数（ε_r）和损耗角正切（tanδ），指导毫米波雷达天线罩或高速PCB材料的选型。

三、无线电力传输与特殊场景应用
       •  无线功率传输效率优化：测量谐振线圈的耦合效率（S21），分析不同负载阻抗下的能量传输特性，用于电动汽车无线充电模块研发。
       •  CATV元器件测试：支持75Ω系统的阻抗匹配测试，验证同轴分配器、衰减器等广电设备的性能。

四、低频至高频的多功能测试
       •  电源完整性分析：结合内置直流偏置源（±40 V），测试电源网络的阻抗特性，优化 CPU/GPU供电电路的稳定性。
       •  低频电路与传感器校准：覆盖5Hz至GHz的超宽频段，支持工业超声波传感器或 医疗设备电路的阻抗分析。

五、行业综合应用场景
       •  通信设备制造：用于手机射频前端模块（FEM）和基站功率放大器（PA）的S参数批量测试，提升产线效率。
       •  汽车电子验证：测试车载毫米波雷达天线阵列的相位一致性，确保ADAS系统的探测精度。
       •  航空航天与国防：验证卫星通信载荷的传输链路性能，支持Ka波段高频信号分析。
