产品概述

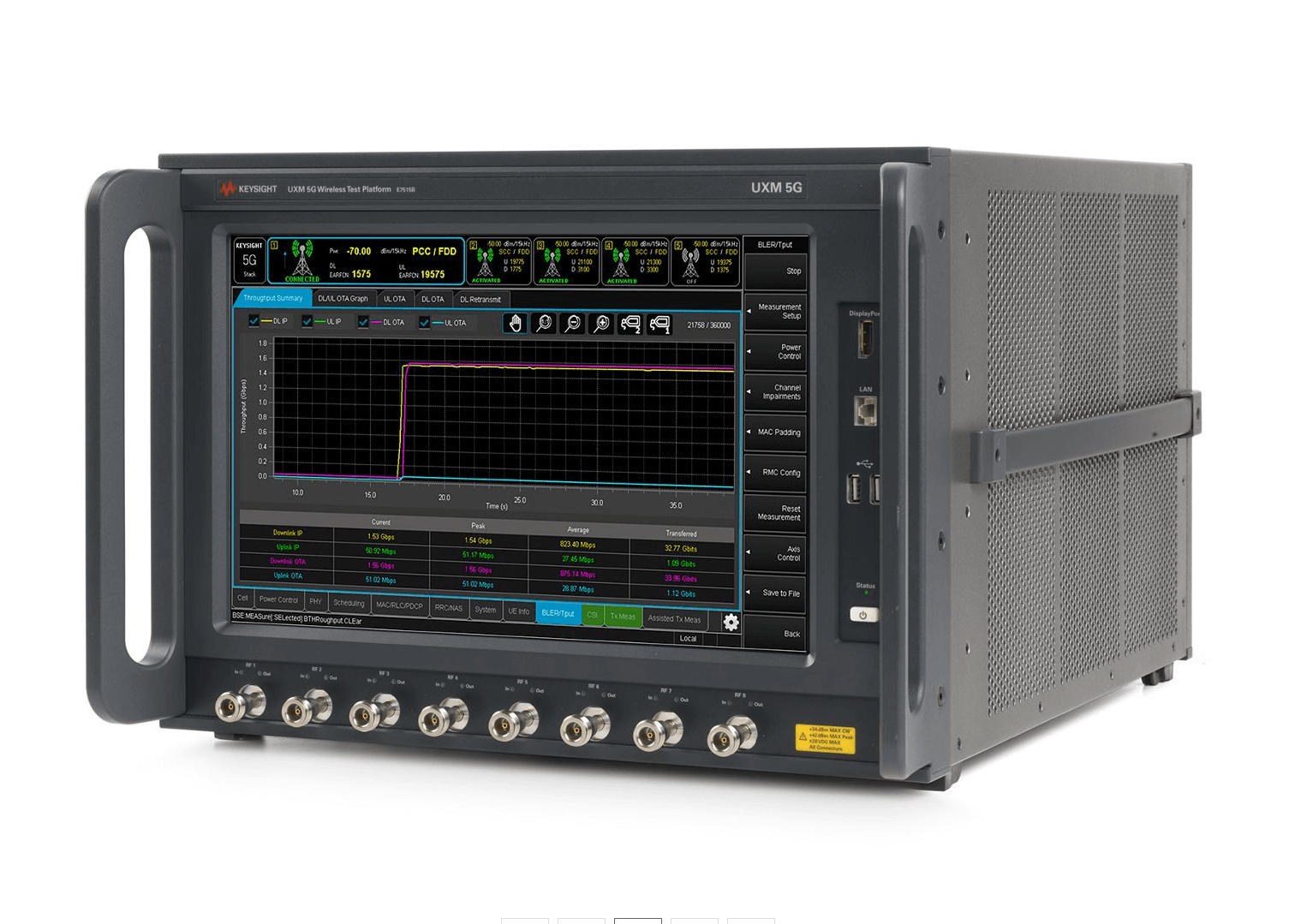

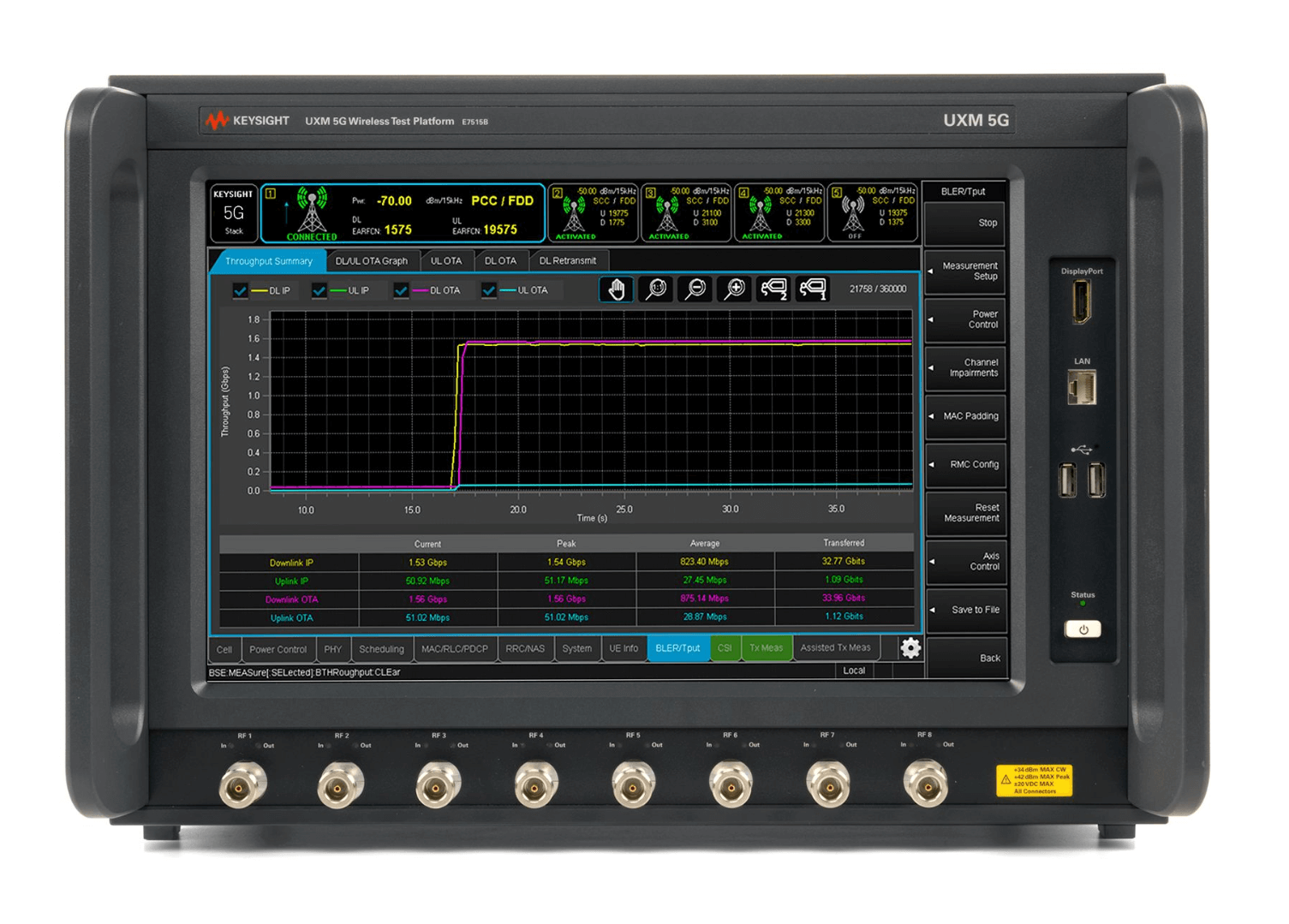

       Keysight E7515B UXM 5G无线测试解决方案是一个高度集成的信令测试平台，支持多制式堆栈并提供了强大的处理能力和丰富的射频资源。 E7515B UXM 5G无线测试解决方案支持最新的3GPP第15版和更高版本标准，让您能够在非独立组网（NSA）、独立组网（SA）等不同的5G新空口（NR）部署模式下以及FR1和FR2频段内与被测器件（DUT）建立5G通话。 这个解决方案可执行信令测试，检查器件的射频特性、协议合规性和功能的关键性能指标。 它还支持LTE、eMTC和C-V2X信令制式。
       E7515B UXM 5G无线测试解决方案采用高度集成的设计，外形十分紧凑，只占据很小的实验室空间。这个解决方案在单个仪器内支持更宽广的测试范围，并具有以下功能：

• 5G NR 8CC DL、4 CC UL 2x2；以及 LTE 2CC
• 每个射频端口均提供大带宽
• 多到达角（AoA）测试
• 适用于 5G NR 和 LTE 制式的内部衰落
• 使用公共接口单元和远程射频头（RRH），将频率范围扩展到高中频和毫米波。

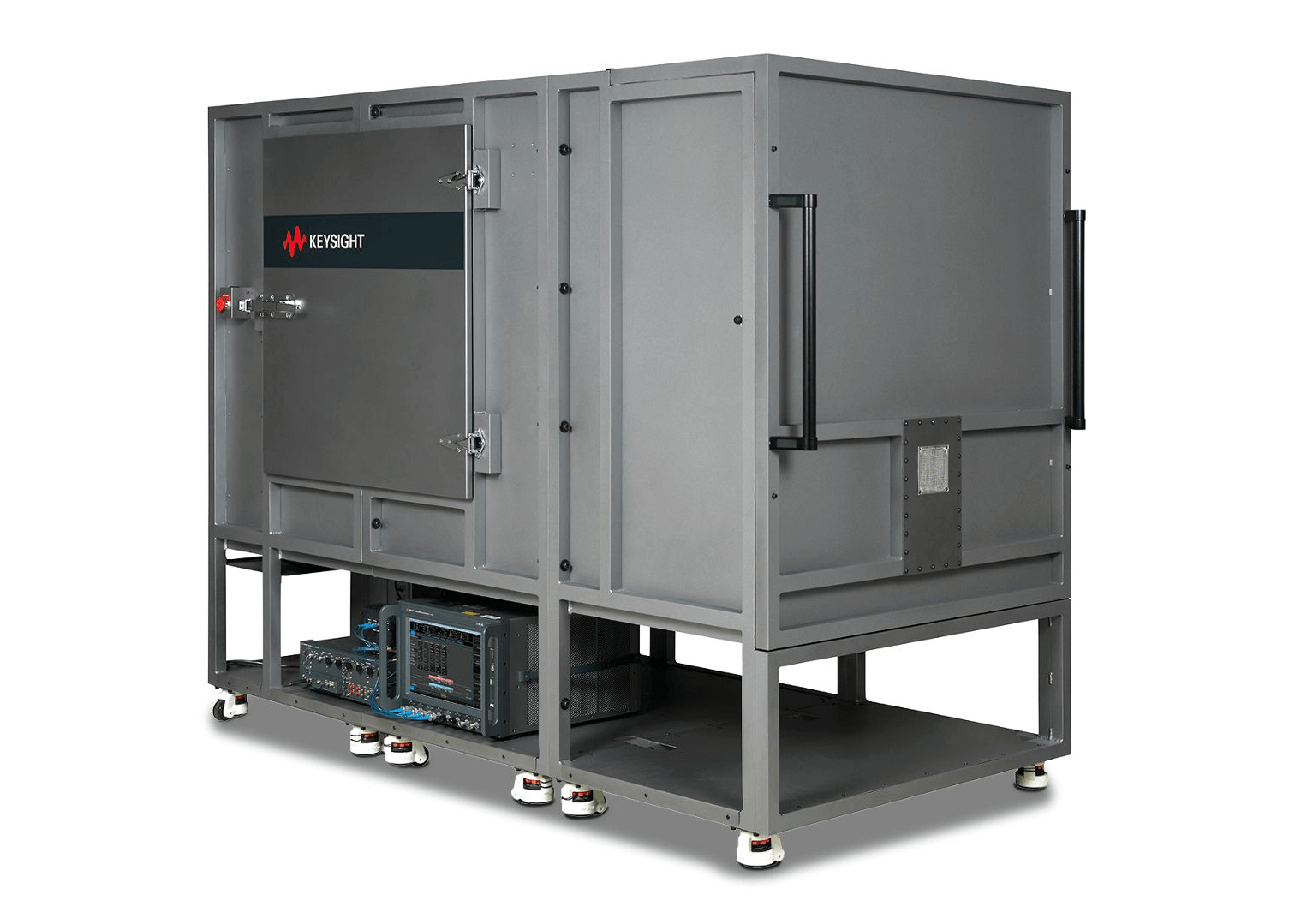

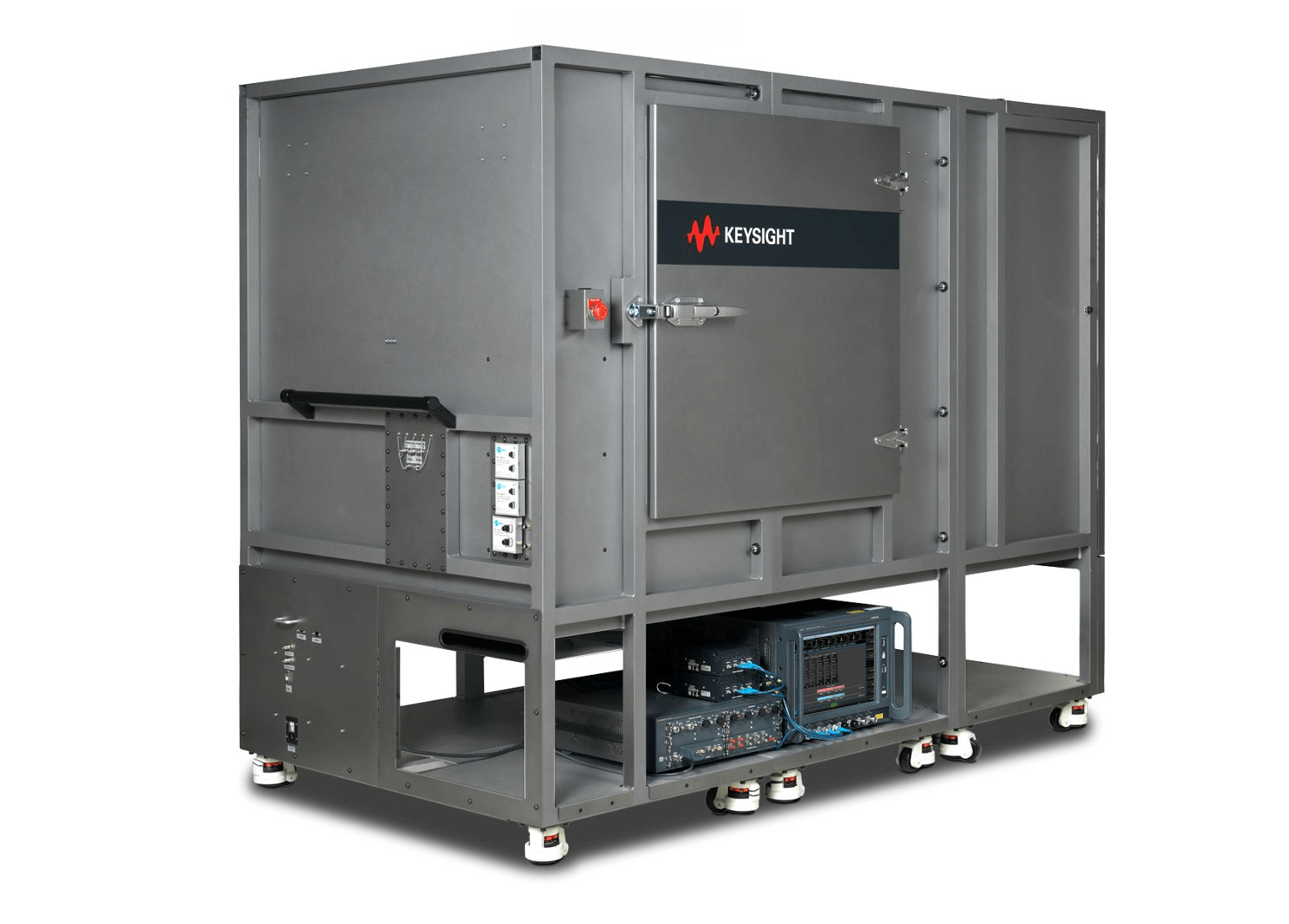

• 用户可以使用针对整个器件工作流程中不同测试场景设计的暗室，轻松验证被测器件的空中接口（OTA）性能。

主要特性

Vector Signal Analyzer Performance

Frequency and time specification
Operating frequency range
• E7515B-506	380 MHz to 6 GHz
• Frequency setting resolution	100 kHz
• Frequency accuracy	See Timebase specifications
VSWR all RF_in/ RF_out ports
380 MHz to 600 MHz	< 1.5 nominal
> 600 MHz to 2 GHz	< 1.3 nominal
> 2 GHz to 4 GHz	< 1.5 nominal
> 4 GHz to 6 GHz	< 1.8 nominal
Amplitude and range specifications
CW level accuracy
+5 to +30 dBm for all receiver ports
•  380 MHz to 3 GHz	± 0.43 dB typical
• > 3 GHz to 4.2 GHz	± 0.71 dB typical
• > 4.2 GHz to 6 GHz	± 0.79 dB typical
– 60 to +5 dBm for all receiver ports
•  380 MHz to 4.2 GHz	± 0.3 dB typical
• > 3 GHz to 4.2 GHz	± 0.33 dB typical
• > 4.2 GHz to 6 GHz	± 0.4 dB typical
–40 to +5 dBm for all receiver ports
•  380 MHz to 4.2 GHz	± 0.9 dB warranted
Level flatness
• Over 100 MHz bandwidth relative to central frequency
• 380 MHz to 3 GHz	± 0.30 dB typical
• > 3 GHz to 4.2 GHz	± 0.32 dB typical
• > 4.2 GHz to 6 GHz	± 0.36 dB typical
• Over 800 MHz bandwidth relative to central frequency
• 380 MHz to 3 GHz	± 0.39 dB typical
• > 3 GHz to 4.2 GHz	± 0.42 dB typical
• > 4.2 GHz to 6 GHz	± 0.58 dB typical
Noise spectral density all RF_in/RF_out ports
• RF_out set to max DL power	< – 130 dBm/Hz nominal
• RF_out set to OFF	< – 150 dBm/Hz nominal
• Maximum CW input level
• RF_in/ RF_out ports	+34 dBm nominal

Vector Signal Generator Performance

Frequency and time specification
Operating frequency range
• E7515B-506	380 MHz to 6 GHz
Frequency setting resolution	100 kHz
Frequency accuracy	See Time base specifications
VSWR all RF_in/ RF_out ports
380 MHz to 600 MHz	< 1.5 nominal
> 600 MHz to 2 GHz	< 1.3 nominal
> 2 GHz to 4 GHz	< 1.5 nominal
> 4 GHz to 6 GHz	< 1.8 nominal
Amplitude and range specifications
CW output level accuracy
– 110 dBm to +7 dBm for all transmitter ports
• 380 MHz to 3 GHz	± 0.68 dB typical
• > 3 GHz to 4.2 GHz	± 0.62 dB typical
– 100 dBm to +3 dBm for all transmitter ports
• 380 MHz to 4.2 GHz	± 0.4 dB typical
• > 4.2 GHz to 6 GHz	± 0.6 dB typical
–50 dBm to –3 dBm for all transmitter ports
• 380 MHz to 4 GHz	± 1.2 dB warranted and ± 0.48 dB typical
Output level setting resolution	0.1 dB
Output level settling time
• No amplitude change, frequency change within band	± 1.0 dB within 100 µs nominal
• Amplitude change, no frequency change	± 0.1 dB within 25 µs nominal
• Frequency change	± 0.1 dB within 100 ms nominal
Output flatness
Over 100 MHz bandwidth relative to central frequency
• 380 MHz to 3 GHz	± 0.21 dB typical
• > 3 GHz to 4.2 GHz	± 0.23 dB typical
• > 4.2 GHz to 6 GHz	± 0.45 dB typical
Over 800 MHz bandwidth relative to central frequency
• 380 MHz to 3 GHz	± 0.25 dB typical
• > 3 GHz to 4.2 GHz	± 0.36 dB typical
• > 4.2 GHz to 6 GHz	± 0.52 dB typical
Wideband noise floor (for DL at max CW power)	– 130 dBm/Hz typical
Maximum reverse power (Operating)
• All RF_in/ RF_out ports	34 dBm average power, nominal
	42 dBm peak power, nominal
Maximum reverse power (Damage)
• All RF_in/ RF_out ports	34 dBm average power, nominal
	42 dBm peak power, nominal
Phase noise
• 380 MHz to 6 GHz	– 100 dBc at 100 kHz, nominal
	– 110 dBc at 300 kHz, nominal
Hamonics
Attenuation of 2nd harmonic all RF_in/ RF_out ports
• 380 MHz to 4 GH, power - 10 dBm	>30 dBc nominal
• > 4 GHz to 6 GHz, power < –10 dBm	> 45 dBc nominal
Attenuation of 3rd harmonic all RF_in/ RF_out ports
• 380 MHz to 4 GHz, power	< –10 dBm > 40 dBc nominal
• > 4 GHz to 6 GHz, power	< –10 dBm > 55 dBc nominal

Keysight E7515B UXM 5G无线测试平台作为一款高度集成的信令测试设备，其典型应用主要集中在以下领域，涵盖研发、制造及行业验证全流程：
一、5G终端与芯片组开发验证
       •  射频性能测试：支持5G NR NSA/SA模式下的FR1（Sub-6GHz）和FR2（毫米波）频段测试，测量发射功率、频谱特性、调制性能等关键射频指标。
       •  协议合规性测试：内置完整5G协议栈，模拟基站与终端信令交互，验证设备是否符合3GPP标准（如TS38.521系列）。
       •  多场景功能验证：支持8载波聚合（8CC DL）、4CC UL MIMO、多到达角（AoA）测试及内部衰落仿真，模拟复杂网络环境。

二、制造产线测试与校准
       •  高速自动化测试：通过脚本编程引擎实现批量测试，提升产线效率，适用于5G手机、模组的大规模生产质检。
       •  多制式兼容测试：除5G NR外，同步支持LTE、eMTC（物联网）、C-V2X（车联网）等技术的信令测试，减少设备切换成本。

三、行业应用场景验证
       •  车联网（C-V2X）：测试车载通信模块的时延、可靠性及多设备交互性能，确保车辆与基础设施的安全通信。
       •  工业物联网（IIoT）：验证工业环境下的5G设备抗干扰能力与稳定性，支持高密度传感器网络测试。
       •  运营商网络验收：用于基站覆盖能力、吞吐量及网络鲁棒性评估，辅助运营商优化部署策略。

四、网络部署与优化
       •  多频段协同测试：通过扩展单元支持毫米波（FR2）与Sub-6GHz（FR1）的混合组网验证。
       •  空中接口（OTA）性能测试：结合暗室环境，测量终端在真实传播条件下的波束赋形性能及信号质量。

五、物联网设备测试
       •  低功耗广域网（LPWAN）：针对eMTC/NB-IoT设备的功耗、连接稳定性及覆盖能力进行量化评估。
       •  多协议支持：单平台集成WLAN、蓝牙等非蜂窝技术测试，满足复合型物联网设备的全功能验证。
