产品概述

KSW-WNS02B 无线信道仿真仪（又名“无线信道模拟器”,“射频信道仿真器”）作为无线信道环境的仿真设备，实现了射频信道互连互通和动态无线信道的仿真。根据测试需求的不同，KSW-WNS02B 无线信道仿真仪具备如下功能：

1) 多点对多点的射频通道的复杂拓扑组网连接；

2) 多天线阵元无线设备 MIMO 及波束赋形性能测试应用。

3) 无线信道仿真：多径效应、多普勒频移、衰落信道冲激响应、动态时延、干扰信号叠加、信噪比等仿真。

KSW-WNS02B无线信道仿真仪

八通道/十六通道无线信道仿真

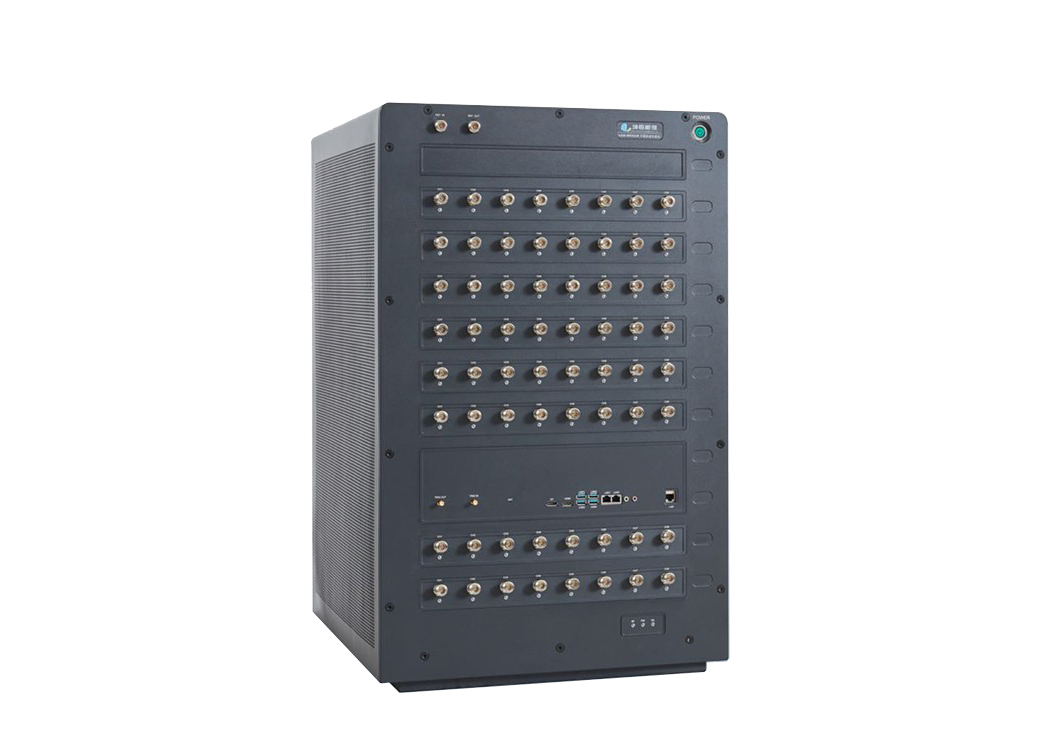

KSW-WNS02B无线信道仿真仪

六十四通道无线信道仿真仪

产品特点

• 单台设备最大支持64个射频双工通道

• 最大支持2048条衰落信道

• 单通道最大600MHz信号带宽，聚合带宽最大2GHz信道

• 可仿真的最大时延高达 3000ms

• 高达110dB的大尺度衰落范围

• 支持短波、超短波、L、S、C、X、Ku、Ka频段

主要技术指标

KSW-WNS02B 无线信道仿真仪组网应用特性
序号	指标名称	技术指标
1	射频通道	64 通道可选 , 全双工（收发一体或收发分离可配置）
2	频率范围	1.5MHz~6GHz或30MHz~6GHz
2	频率范围	增配频率扩展选件和变频器支持：30MHz~40GHz
3	本振数	每个射频通道配置 2 个本振（收发独立），均可独立设置频点
4	单端口信道带宽	2MHz、40MHz、100MHz、120MHz、500MHz、600MHz
5	载波聚合带宽（选件）	增配选件支持超大载波聚合带宽带宽，最大可达 2GHz
6	衰落通道的多径配置能力	支持用户按需设置多径参数，单通道可支持的最大多径数：48
7	衰落信道的编辑仿真能力	用户可按需设置衰落信道，设备支持的最大衰落通道数：2048
8	频率准确度	10^-7
9	每个端口的输入信号电平范围	-40dBm～30dBm
10	每个端口的输出信号电平范围	-120dBm~ 0dBm
11	输出信号功率调节分辨率	0.1dB（步进调节，输出信号功率 ≥ -100dBm）
12	端口输出信号功率准确度	±1dB（输出信号功率 ≥ -100dBm）
13	底噪电平	不高于 -162dBm/Hz@ 典型值
14	输出信号非谐波杂散失真	≤ -50dBc
15	EVM	≤ 1% （256QAM，100MHz 调制信号）
16	通道间隔离度	≥ 135dB
17	大尺度衰落范围	≥ 110dB
18	单通道传输时延仿真能力	用户可在 4.5us~3000ms 范围内按需编辑设定，灵活调节
19	时延仿真分辨率	0.1ns
20	时延变化率	≥ 2.5ms/秒
21	多普勒频率偏移	用户可按需编辑设定，灵活调节，最大±3MHz
22	多普勒频移分辨率	0.1Hz
23	多普勒频移变化率	≥ 60kHz/秒
24	码多普勒（选件)	带宽最大 600MHz，速度最大支持 30 马赫，精度 1Hz
25	衰落信道模型	常量、平坦、圆拱、高斯、Nyquist、LOGNORMAL、瑞利、莱斯、纯多普勒等信道模型，支持自定义衰落模型函数
26	标准信道模型	COST207、GSM、EDGE、WCDMA、3GPP-LTE、3GPP-5G、 3GPP 38.811、ITU-P.618、ITU-P.619、ITU-P676、ITU-P.681
27	基准干扰信号仿真	内置 AWGN、CW 等干扰源，用户可按需编辑和调节信噪比
28	特种干扰信号仿真（选件）	梳状干扰、跳频干扰、扫频干扰、脉冲干扰、均匀分布干扰
29	OTA 空口建模工具（选件）	支持基于 3GPP 规范的地面蜂窝网络信道场景建模
30	外部信道模型导入	支持一键式导入用户自定义的 3D 空间组网模型
31	旋翼遮挡模型（选件）	增配选件支持，仿真直升机旋翼遮挡通信信号的信道异常
32	可视化无人航天器轨道建模软件（选件）	增配选件，可支持无人航天器与地球之间信道建模（自定义建模）
33	基于真实星历的信道模型（选件）	支持通过六根数星历信息建模，具有轨道可视化显示功能
34	星地网络互联互通模型（选件）	增配选件支持，可模拟无人航天器与地面网络互联互通应用场景
35	自定义动态仿真	支持，最大更新频率＞ 1kHz
36	动态时延更新率	最大 2us/ms, 对应速度 600km/s
37	仿真同步触发接口	支持触发输入和输出
38	GNSS 授时	具备接收和利用 GPS 和北斗授时信号的功能
39	航天器载荷特性模型包（选件）	包含群时延、幅频抖动、IMUX/OMUX 复用器、 TWTA 放大器非线性、混频器相噪模拟
40	尺寸（宽×深×高）（mm）	8/16通道：485×602×277（上架）
40	尺寸（宽×深×高）（mm）	24/32/40/48/56/64通道：520×575×815

KSW-WNS02B无线信道仿真仪 MIMO 测试应用特性
序号	指标名称	技术指标
1	射频通道	射频件 1：最多 64 个收发一体 N（f）端口，支持双向和单向通信射频件 2：最多 64 个收 +64 个发 SMA（f）端口， 1 射频通道或者支持 64 个收发一体 SMA（f）端口可支持的连接数量：最大 64 入 64 出，支持 TDD 和 FDD 双工模式
2	频率范围	信道仿真仪主机：350MHz ~ 6GHz
2	频率范围	增配频率扩展选件和变频器支持：350MHz ~ 40GHz
3	本振数	每个射频端口收发本振独立，一台 8 端口配置的设备可提供 16 个本振，一台 64 端口设备最大可提供 128 个本振
4	信道带宽（选件）	100MHz/200MHz/400MHz/600MHz
5	载波聚合带宽（选件）	最大可达1.6GHz
6	衰落通道数量	设备最大配置即是 100MHz 带宽下衰落通道总数为 321624*2=24576 条
7	MIMO 组网规模	100M 固件：最大支持 3216 或者 568 组网； 200M 固件：最大支持 328 或者 1616 组网； 400M 固件：最大支持 16*8 组网
8	衰落通道的多径配置能力	支持用户按需设置多径参数，单通道可支持的最大多径数：48
9	MIMO 时延仿真能力	基础配置：4.5us~45us，用户可按需编辑设定，灵活调节增配大时延选件支持：最大时延不小于 3000ms
10	多径时延分辨率	7.6ns@100MHz 3.8ns@200MHz 1.9ns@400MHz
11	最大移动速度	1200km/h
12	每个端口输入信号功率范围	-40dBm ～ +30dBm
13	每个端口输出信号功率范围	-120dBm ~ 0dBm
14	输出信号功率调节分辨率	0.1dB（步进调节，输出信号功率 ≥ -100dBm）
15	端口输出信号功率准确度	±1dB（输出信号功率 ≥ -100dBm）
16	输出信号非谐波杂散失真	≤-50dBc
17	EVM	≤ 1% （256QAM，100MHz 调制信号）
18	底噪	不高于-162dBm/Hz
19	通道间隔离度	≥ 135dB
20	输入/输出端口驻波比	≤1.6
21	MIMO 建模软件 GSCM	3GPP 36.104、3GPP 38.901、3GPP 36.827，WLAN 802.11n/ac/ax 等，支持地面无线通信基站和终端设备测试
22	AWGN、CW干扰源仿真	内置 AWGN、CW 等干扰源，用户可按需编辑和调节信噪比
23	自动校准功能	支持 MIMO 自动校准
24	外部信道模型导入	支持从外部导入用户通过 Matlab 等工具生成的模型
25	外参考输入接口	10MHz~100MHz
26	内参考输出接口	10MHz
27	仿真同步触发接口	支持触发输入和输出
28	外部控制接口	1000M 以太网
29	远程控制接口	支持
30	尺寸（宽×深×高）（mm）	8/16 通道：485×602×277（上架）
30	尺寸（宽×深×高）（mm）	24/32/48/56/64 通道：520×575×815

WNS02B MIMO 无线信道模拟器产品配置列表
配置项	描述
射频件 1/2	无线信道模拟器硬件通道，最大 64
上下变频器（与主机一体化设计的选件）	用于扩展信道模拟器的工作频段，最高频点覆盖 40GHz，支持自校准
100M 固件	带宽最大支持 100MHz
200M 固件	带宽最大支持 200MHz
400M 固件	带宽最大支持 400MHz
载波聚合选件	带宽最大支持 1.6GHz
大时延仿真选件	时延最大支持 3000ms
