序号

指标名称

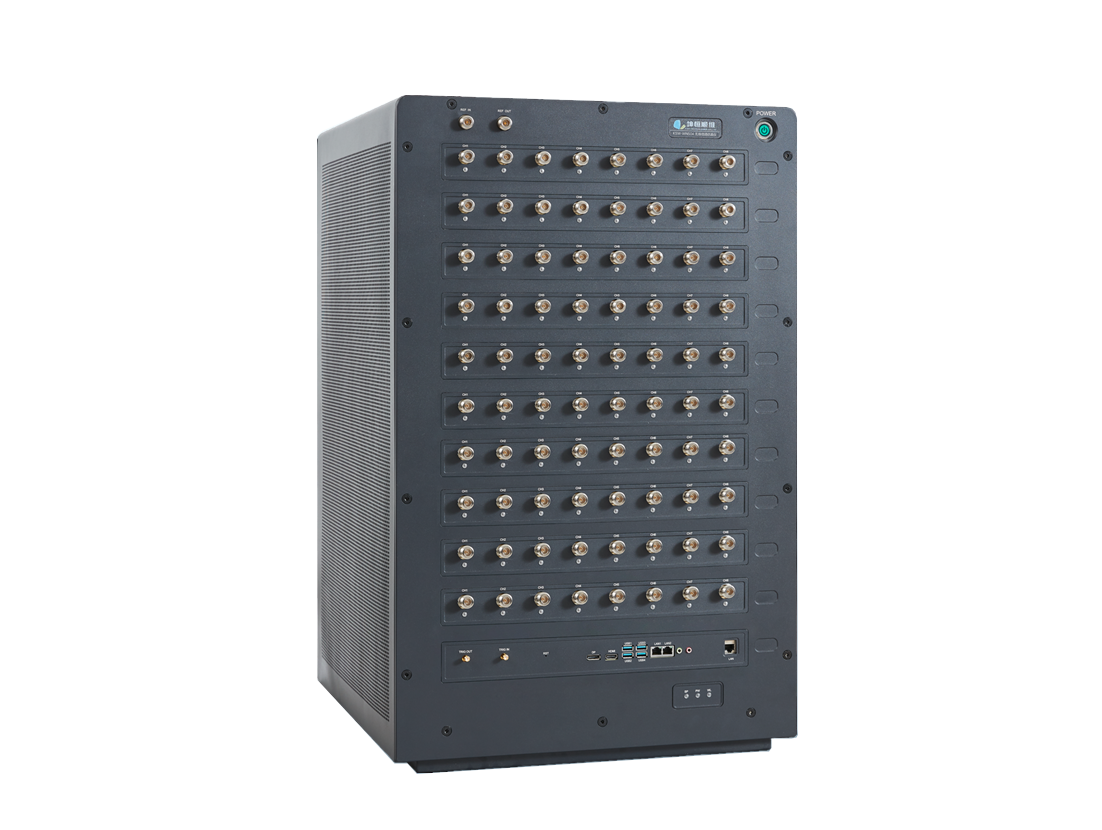

KSW-WNS04A 组网型 无线信道仿真仪技术指标

1

射频通道

可配置2~80通道

2

频率范围

1.5MHz~7.5GHz，频率扩展选件：最大到67GHz

3

本振数

每个射频端口收发本振独立

4

单通道信道带宽

20MHz/300MHz/500MHz/1000MHz

5

载波聚合带宽（选件）

最大可达4GHz

6

衰落通道数量

最大5120条

7

MESH和MANET组网规模

最大支持64个无线通信设备全联通组网

8

单衰落通道最大多径数量

最大48条

9

时延范围

4.5us~1s

10

时延分辨率

0.1ns

11

最大多普勒频移

±6MHz

12

码多普勒（选件）

最大支持速度30马赫

13

输入信号功率范围

-40dBm～+30dBm

14

输出信号功率范围

-120dBm~5dBm

15

输出信号功率分辨率

0.1dB（输出信号功率≥-100dBm时）

16

输出信号功率准确度

±1dB（输出信号功率≥-100dBm时）

17

输出信号非谐波杂散失真

≤-50dBc

18

EVM

≤1%@256QAM,100MHz调制信号,2GHz频点

≤1.5%@256QAM,100MHz 调制信号,24GHz 频点

19

底噪

不高于-162dBm/Hz@输出≤-40dBm

20

通道间隔离度

130dB@F≤6GHz 典型值

110dB@F≤18GHz 典型值

100dB@F≤40GHz 典型值

21

输入/输出端口驻波比

1.6@F≤6GHz

1.8@F≤18GHz

2.0@F≤40GHz

22

衰落信道模型

常量,瑞利, 莱斯, Nakagami, 平坦, 圆拱, 高斯, 双高斯, LOGNORMAL, Suzuki, 纯多普勒, 巴特沃兹, 自定义模型等

23

标准信道模型

COST207, GSM/EDGE, ITU_R 3G, JTC, HIPERLAN/2, 3GPP LTE, ITU1546, ITU2001, ITU526, ITU530, ITU617, ITU618, ITU676, ITU679, ITU680, ITU681, ITU682等

24

DMT动态建模软件（选件）

支持3D空间自组网建模，支持导入TLE、STK、WI、ASC等文件转换，支持天线方向图导入，支持相控阵测向功能，支持3D空间模型文件生成后一键式导入信道模拟器

25

AWGN、CW干扰仿真

支持

26

其他干扰（选件）

梳状干扰,跳频干扰,扫频干扰,脉冲干扰,均匀分布干扰等

27

自动相位校准（选件）

支持

28

自定义动态仿真

支持

29

动态时延更新率

最大20us/ms,对应速度6000km/s

30

外参考输入接口

10MHz

31

内参考输出接口

10MHz

32

仿真同步触发接口

支持

33

外部控制接口

同时支持千兆以太网和万兆以太网

34

远程控制接口

支持

35

尺寸（宽×深×高）（mm）

8/16通道：485×602×277（上架）

24/32/48/56/64通道：520×590×880

WNS04A组网无线信道模拟器产品配置列表

配置项

描述

射频件1

射频通道，N（f），收发一体，最大80

射频件2

射频通道，SMA（f），收发一体或分离（可配置），最大80发射/接收+80接收

信号处理板组件

最多配置10个信号处理板，1个信号单板满配为8个射频通道

变频器选件

信道模拟器高频扩展通道，最大频段67GHz，最大实时带宽2GHz

短波固件标准型

频段支持1.5MHz~30MHz，带宽最大支持20MHz

300M固件标准型

频段支持30MHz~7.5GHz，带宽最大支持300MHz

500M固件标准型

频段支持300MHz~7.5GHz，带宽最大支持500MHz

1000M固件标准型

频段支持500MHz~7.5GHz，带宽最大支持1000MHz

序号

指标名称

KSW-WNS04B组网型无线信道仿真仪技术指标

1

射频通道

可配置2~32通道

2

频率范围

1.5MHz~7.5GHz，频率扩展选件：最大到67GHz

3

本振数

每个射频端口收发本振独立

4

单通道信道带宽

2000MHz

5

载波聚合带宽（选件）

最大可达4GHz

6

衰落通道数量

单板最大32条

7

MESH和MANET组网规模

最大支持8个2GHz带宽无线通信设备全联通组网

8

单衰落通道最大多径数量

最大24条

9

时延范围

4.5us~1s

10

时延分辨率

0.1ns

11

最大多普勒频移

±6MHz

12

码多普勒（选件）

最大支持速度30马赫

13

输入信号功率范围

-40dBm～+30dBm

14

输出信号功率范围

-120dBm~5dBm

15

输出信号功率分辨率

0.1dB（输出信号功率≥-100dBm时）

16

输出信号功率准确度

±1dB（输出信号功率≥-100dBm时）

17

输出信号非谐波杂散失真

≤-50dBc

18

EVM

≤1%@256QAM,100MHz调制信号,2GHz频点

≤1.5%@256QAM,100MHz 调制信号,24GHz 频点

19

底噪

不高于-162dBm/Hz@输出≤-40dBm

20

通道间隔离度

130dB@F≤6GHz 典型值

110dB@F≤18GHz 典型值

100dB@F≤40GHz 典型值

21

输入/输出端口驻波比

1.6@F≤6GHz

1.8@F≤18GHz

2.0@F≤40GHz

22

衰落信道模型

常量,瑞利,莱斯,Nakagami,平坦,圆拱,高斯,双高斯,LOGNORMAL,Suzuki,纯多普勒,巴特沃兹,自定义模型等

23

标准信道模型

COST207、GSM/EDGE、ITU_R 3G、JTC、HIPERLAN/2、3GPP LTE、ITU1546、ITU2001、ITU526、ITU530、ITU617、ITU618、ITU676、ITU679、ITU680、ITU681、ITU682等

24

DMT动态建模软件（选件）

支持3D空间自组网，支持导入TLE、STK、WI、ASC等文件转换，支持天线方向图导入，支持相控阵测向功能，支持3D空间模型文件生成后一键式导入信道模拟器

25

AWGN、CW干扰仿真

支持

26

其他干扰（选件）

梳状干扰,跳频干扰,扫频干扰,脉冲干扰,均匀分布干扰等

27

自动相位校准（选件）

支持

28

自定义动态仿真

支持

29

动态时延更新率

最大2us/ms

30

外参考输入接口

10MHz

31

内参考输出接口

10MHz

32

仿真同步触发接口

支持

33

外部控制接口

同时支持千兆以太网和万兆以太网

34

远程控制接口

支持

35

尺寸（宽×深×高）（mm）

8/16通道：485×602×277（上架）

24/32/48/56/64通道：520×590×880

WNS04B组网无线信道模拟器产品配置列表

配置项

描述

射频件1

射频通道，N（f），收发一体，最大32

射频件2

射频通道，SMA（f），收发一体或分离（可配置），最大32发射/接收+32接收

信号处理板组件

最多配置10个信号处理板，1个信号处理板满配为4个射频通道

变频器选件

信道模拟器高频扩展通道，最大频段67GHz，最大实时带宽2GHz

短波固件标准型

频段支持1.5MHz~30MHz，带宽最大支持20MHz

300M固件标准型

频段支持30MHz~7.5GHz，带宽最大支持300MHz

500M固件标准型

频段支持300MHz~7.5GHz，带宽最大支持500MHz

1000M固件标准型

频段支持500MHz~7.5GHz，带宽最大支持1000MHz

2000M固件标准型

频段支持500MHz~7.5GHz，带宽最大支持2000MHz
